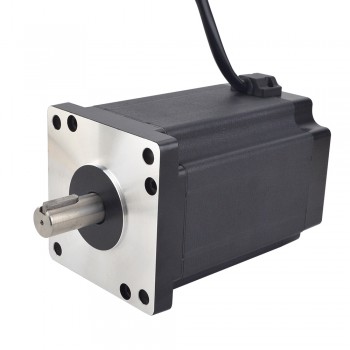

Motor paso a paso trifásico Nema 42 1,8 grados 16Nm 5,0A 110 x 110 mm
Motor paso a paso Nema 42 trifásico, 1,2° de paso, par de 16 Nm, corriente de 5 A, tamaño 110x110 mm, peso 10,5 kg.
Especificación eléctrica
Número de pieza del fabricante: 42HT64-5003S
Número de fase: 3
Ángulo de paso: 1,2 grados
Par de retención: 16 Nm (2266,24 oz.in)
Corriente nominal/fase: 5 A
Resistencia de fase: 2,14 ohmios ± 10%
Inductancia: 17,5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 110 x 110 mm
Longitud del cuerpo: 162,5mm
Diámetro del eje: Φ19 mm
Longitud del eje: 42 mm
chavetero Longitud del eje: 25 mm
Número de clientes potenciales: 3
Longitud del cable: 300 mm
Peso: 10,5 kg
Conexión
| tu | V | W |
| ROJO | AMARILLO | VERDE |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 1600 |
| Par de retención (oz.in) | 2266,24 |
| Inductancia(mH) | 17,5 |
| Resistencia de fase(ohmios) | 2,14 |
| Corriente nominal (A) | 5 |
| Ángulo de paso(°) | 1,2 |
| Número de fases | 3 |
| Especificación física | |
| Longitud del cuerpo(mm) | 162,5 |
| Tamaño del marco(mm) | 110 x 110 |
| Longitud del cable(mm) | 300 |
| Número de cables | 3 |
| Diámetro del eje(mm) | 19 |
| Longitud del eje(mm) | 42 |
| Peso(gramos) | 10500 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
