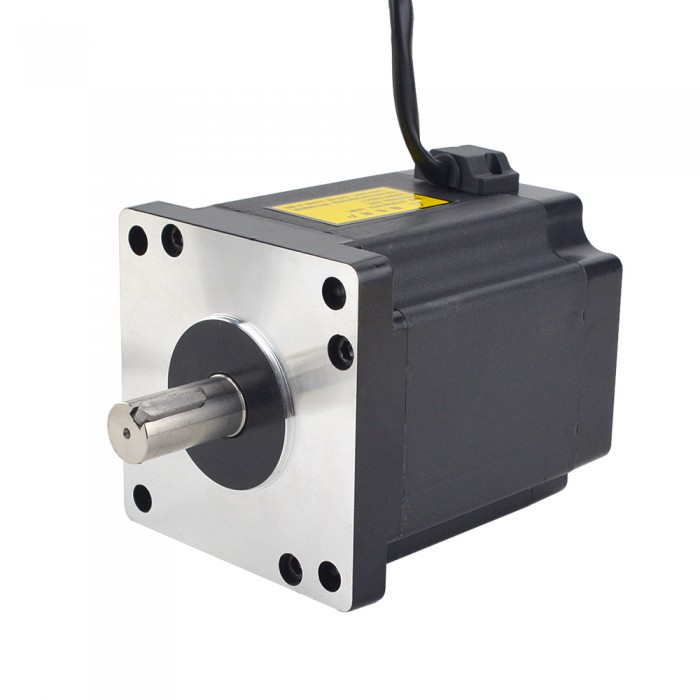

Motor paso a paso Nema 42 trifásico bipolar 1,8 grados 13 Nm 3,0 A 110x110x130,5mm eje de chavetero
Especificación eléctrica
Número de pieza del fabricante: 42HT51-3003S
Número de fases: 3
Ángulo de paso: 1,2 grados
Par de retención: 13 Nm(1841,32oz.in)
Corriente nominal/fase: 3 A
Resistencia de fase: 4,2 ohms± 10%
Inductancia: 22 mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 110 x 110 mm
Longitud del cuerpo: 130,5 mm
Diámetro del eje: Φ19 mm
Longitud del eje: 42 mm
Longitud del eje: 25 mm
Número de cables: 3
Longitud del cable: 300 mm
Peso: 8,3 kg
Conexión
| U | V | W |
| Rojo | Amarillo | Verde |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 1300 |
| Par de retención (oz.in) | 1841,32 |
| Inductancia(mH) | 22 |
| Resistencia de fase(ohmios) | 4,2 |
| Corriente nominal (A) | 3 |
| Ángulo de paso(°) | 1,2 |
| Número de fases | 3 |
| Especificación física | |
| Longitud del cuerpo(mm) | 130,5 |
| Tamaño del marco(mm) | 110 x 110 |
| Longitud del cable(mm) | 300 |
| Diámetro del eje(mm) | 19 |
| Longitud del eje(mm) | 42 |
| Peso(gramos) | 8300 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
