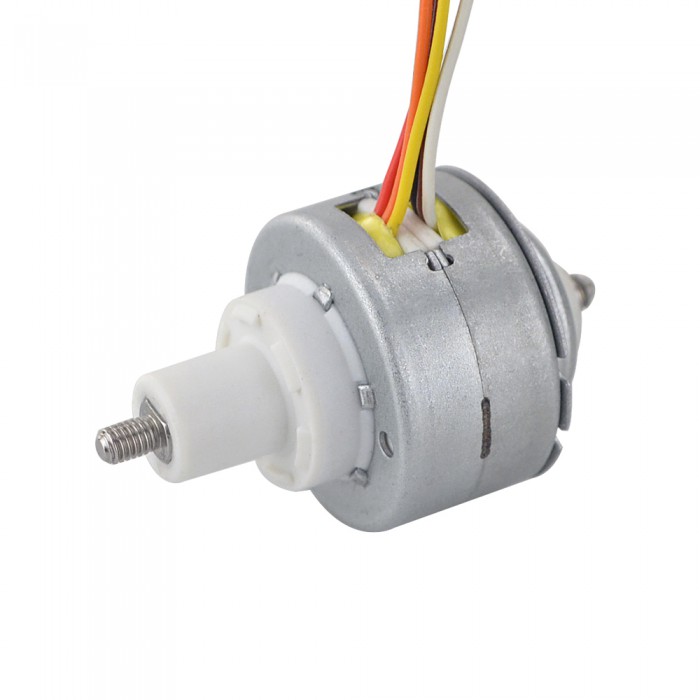

PM Motor paso a paso lineal cautivo 15 grados 0,23A plomo 1 mm/0,039" recorrido 12 mm
- Manuales y documentacion: Hoja de datos completa:
PM Motor paso a paso lineal cautivo 15 grados 0,23A plomo 1 mm/0,039" recorrido 12 mm
Motor paso a paso lineal cautivo de 15 grados, 0,23 A, con tornillo de avance de 3,5 mm de diámetro y recorrido de 12 mm. Resistencia de fase: 22 ohmios. Longitud del cable: 250 mm. Peso: 37,5 g. 4 fases. Protección IP34.
Especificación eléctrica
Número de pieza del fabricante: 25LN24M01-333
Tipo de motor: Paso a paso lineal cautivo PM
Fase: 4
Ángulo de paso: 15 grados
Corriente nominal/fase: 0,23 A
Empuje: 7 N (130 Hz)
Resistencia de fase: 22 ± 7 % ohmios (20 ℃)
Inductancia: 4,3 mH ± 20 % (1 KHz)
Protección IP: IP34
Especificación física
Tamaño del marco: Φ25,2 mm
Longitud del cuerpo: 15 mm
Longitud de carrera: 12 mm (0,472")
Diámetro del tornillo de avance: Φ3,5 mm (0,138")
Plomo/Revolución: 1 mm (0,039")
Plomo/paso: 0,0417 mm (0,00164")
Número de conductores: 6 con conector PH-6Y
Longitud del cable: 250 mm
Peso: 37,5g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| Amarillo | Naranja | Rojo | Blanco | Marrón | Negro |
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 4,3 |
| Corriente nominal (A) | 0,23 |
| Ángulo de paso(°) | 15 |
| Tipo de motor | Cautivo |
| Número de fases | 4 |
| Especificación física | |
| Longitud del cuerpo(mm) | 15 |
| Tamaño del marco(mm) | Φ25,2 |
| Longitud del cable(mm) | 250 |
| Diámetro del tornillo de avance(mm) | Φ3,5 |
| Número de cables | 6 |
| Plomo/Revolución(mm) | 1 |
| Plomo/paso(mm) | 0,0417 |
| Recorrido(mm) | 12 |
