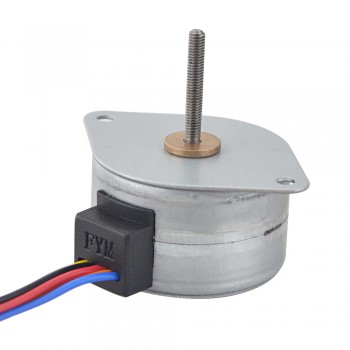

Motor paso a paso lineal externo PM Precisión 1,8 grados 0,28 A plomo 0,5 mm/0,0197" Tornillo de paso 21,5 mm
- Manuales y documentacion: Hoja de datos completa:
Nuestro precio:€11,09
Quien compró este articulo también compró
Motor paso a paso lineal externo PM Precisión 1,8 grados 0,28 A plomo 0,5 mm/0,0197" Tornillo de paso 21,5 mm
Especificación eléctrica
Número de pieza del fabricante: 35LN24M01-122
Tipo de motor: Paso a paso lineal externo PM
Fase 2
Ángulo de paso: 15 grados
Corriente nominal/fase: 0,28 A
Par de retención: 44,1 mN.m (6,246 oz.in)
Resistencia de fase: 85 ± 7 % ohmios (20 ℃)
Inductancia: 32,9 mH ± 20 %
Vida: 3000 h
Especificación física
Tamaño del marco: Φ35 mm
Longitud del cuerpo: 22mm
Longitud del tornillo de avance: 21,5 mm (0,846")
Diámetro del tornillo de avance: Φ3 mm (0,118 ")
Plomo/Revolución: 0,5 mm (0,0197")
Plomo/paso: 0,0208 mm (0,0008")
Número de conductores: 6 con conector PH-6Y
Longitud del cable: 240 mm
Peso: 89,7g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| Amarillo | Rojo | Naranja | Negro | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Par de retención (oz.in) | 6,246 |
| Inductancia(mH) | 32,9 |
| Resistencia de fase(ohmios) | 85 |
| Corriente nominal (A) | 0,28 |
| Ángulo de paso(°) | 15 |
| Tipo de motor | Externo |
| Número de fases | 2 |
| Par de retención(mN.m) | 44,1 |
| Especificación física | |
| Longitud del cuerpo(mm) | 22 |
| Tamaño del marco(mm) | Φ35 |
| Longitud del cable(mm) | 240 |
| Diámetro del tornillo de avance(mm) | Φ3 |
| Longitud del tornillo de avance(mm) | 21,5 |
| Número de cables | 6 |
| Plomo/Revolución(mm) | 0,5 |
| Plomo/paso(mm) | 0,0208 |
