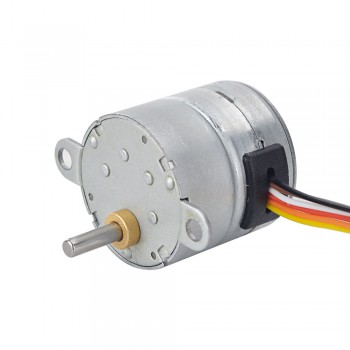

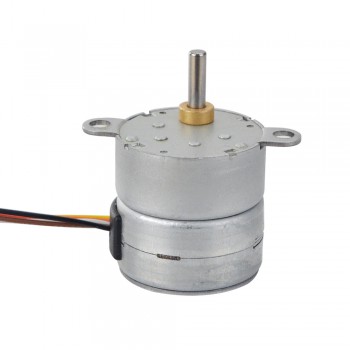

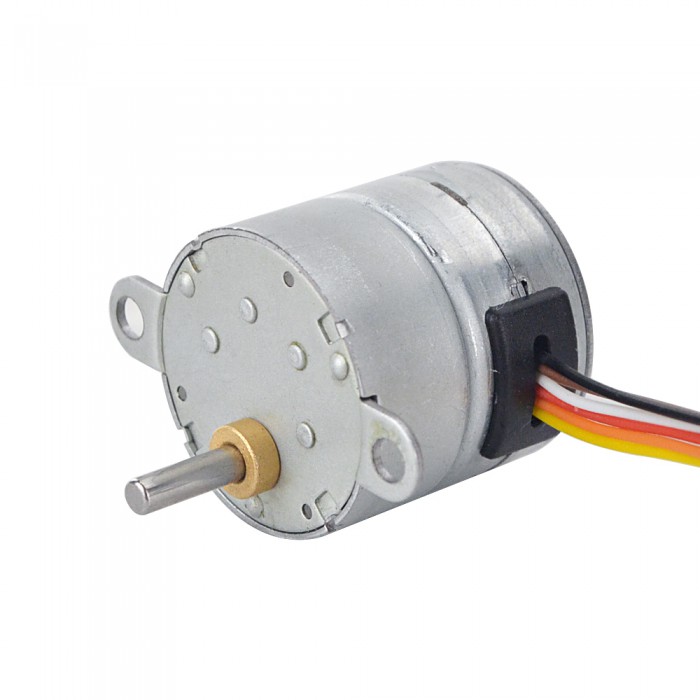

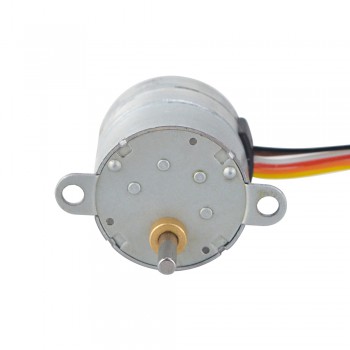

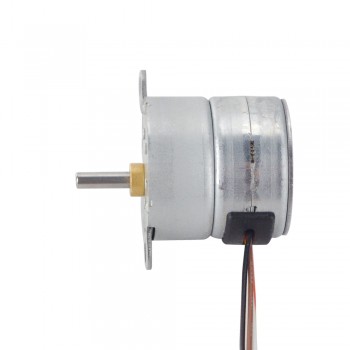

Motor paso a paso con engranajes PM, 4 fases 39,2 Ncm con caja de engranajes rectos 30:1
- Manuales y documentacion: Hoja de datos completa:
Nuestro precio:€7,92
Quien compró este articulo también compró
Motor paso a paso con engranajes PM, 4 fases 39,2 Ncm con caja de engranajes rectos 30:1
Especificación eléctrica

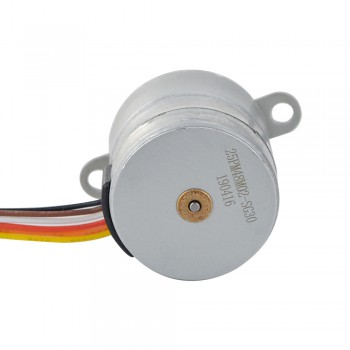

Número de pieza del fabricante: 25PM48M02-SG30
Tipo de motor: Paso a paso PM
Fase: 4
Ángulo de paso: 0,25 grados
Corriente nominal/fase: 0,143 A
Par de retención: 39,2 Ncm (55,523 oz.in)
Resistencia de fase: 35 ± 7 % ohmios (25 ℃)
Inductancia: 8 mH ± 20%
Especificación física
Tamaño del marco: Φ25 mm
Longitud del cuerpo: 25,5mm
Reductor Longitud: 11,3 mm
Diámetro del eje: Φ3 mm
Longitud del eje: 11,6mm
Tipo de caja de cambios: Spur
Relación de transmisión: 30

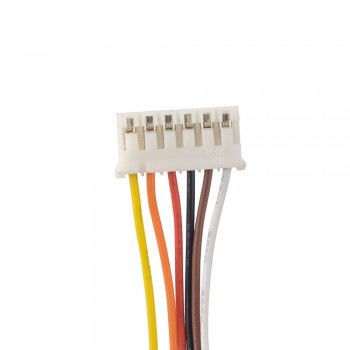

Número de conductores: 6 con conector PH-6Y
Longitud del cable: 90 mm
Peso: 46,7 gramos
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| AMARILLO | Naranja | ROJO | BLANCO | Marrón | NEGRO |
| Especificación eléctrica | |
|---|---|
| Par de retención (oz.in) | 55,523 |
| Inductancia(mH) | 8 |
| Resistencia de fase(ohmios) | 35 |
| Corriente nominal (A) | 0,143 |
| Ángulo de paso(°) | 0,25 |
| Número de fases | 4 |
| Par de retención(mN.m) | 39,2 |
| Especificación de caja de cambios | |
| Relación de transmission | 30 |
| Longitud de la caja de cambios(mm) | 11,3 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Especificación física | |
| Longitud del cuerpo(mm) | 25,5 |
| Tamaño del marco(mm) | Φ25 |
| Longitud del cable(mm) | 90 |
| Número de cables | 6 |
| Diámetro del eje(mm) | Φ3 |
| Longitud del eje(mm) | 11,6 |
