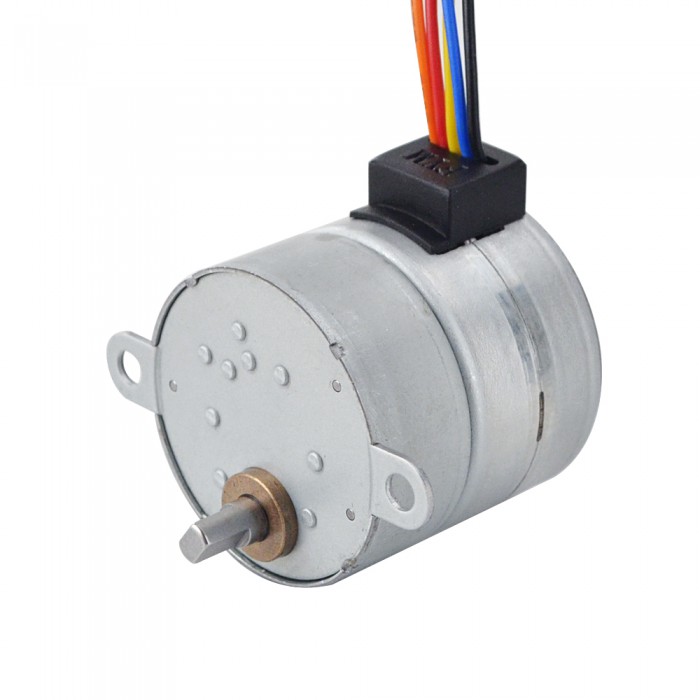

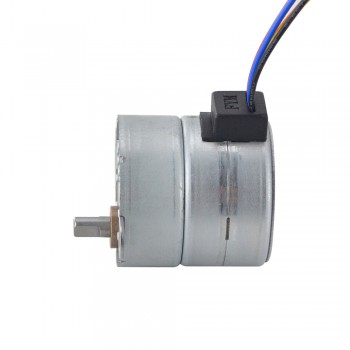

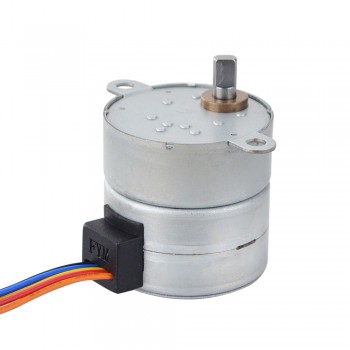

Motor paso a paso de engranajes PM 4 fases 0,4A 117,6 Ncm con 30:1 Spur Gearbox Φ35x35,2mm
- Manuales y documentacion: Hoja de datos completa:
Nuestro precio:€13,87
Quien compró este articulo también compró
Motor paso a paso de engranajes PM 4 fases 0,4A 117,6 Ncm con 30:1 Caja de engranajes de dientes rectos Φ35x35,2mm
Especificación eléctrica
Número de pieza del fabricante: 35PM48M01-SG30
Tipo de motor: Paso a paso PM
Fase: 4
Ángulo de paso: 0,25 grados
Corriente nominal/fase: 0,4 A
Par de retención: 117,6 Ncm (166,569 oz.in)
Resistencia de fase: 30 ± 7 % ohmios (25 ℃)
Inductancia: 17,1 mH ± 20 %
Especificación física
Tamaño del marco: Φ35 mm
Longitud del cuerpo: 35,2mm
Reductor Longitud: 14,5 mm
Diámetro del eje: Φ5 mm
Longitud del eje: 10 mm
Longitud del corte en D: 6 mm
Tipo de caja de cambios: Spur
Relación de transmisión: 30
Número de conductores: 5 con conector PH-6Y
Longitud del cable: 240 mm
Peso: 115,8 gramos

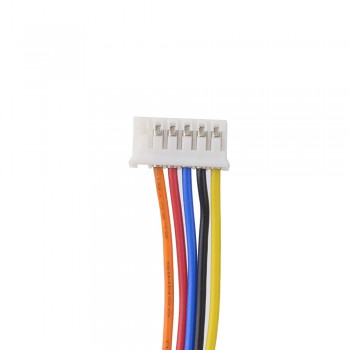

Conexión
| 1 | 2 | 3 | 4 | 5 |
| Amarillo | Negro | Azul | Rojo | Naranja |
| Especificación eléctrica | |
|---|---|
| Par de retención (oz.in) | 166,569 |
| Inductancia(mH) | 17,1 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Ángulo de paso(°) | 0,25 |
| Número de fases | 4 |
| Par de retención(mN.m) | 1176 |
| Especificación de caja de cambios | |
| Relación de transmission | 30 |
| Longitud de la caja de cambios(mm) | 14,5 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Especificación física | |
| Longitud del cuerpo(mm) | 35,2 |
| Tamaño del marco(mm) | Φ35 |
| Longitud del cable(mm) | 240 |
| Número de cables | 5 |
| Diámetro del eje(mm) | Φ5 |
| Longitud del eje(mm) | 10 |
