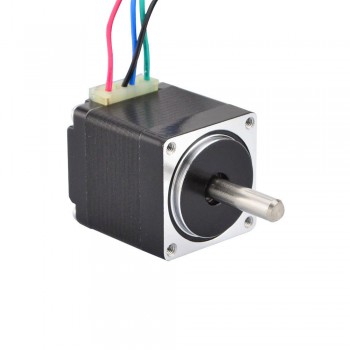

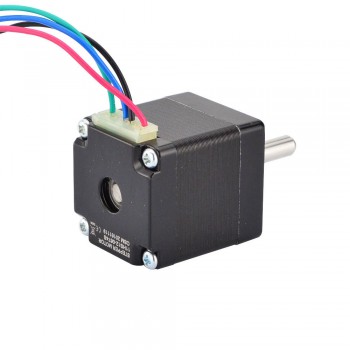

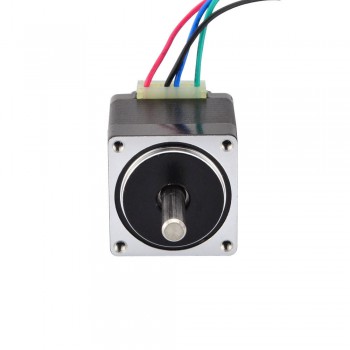

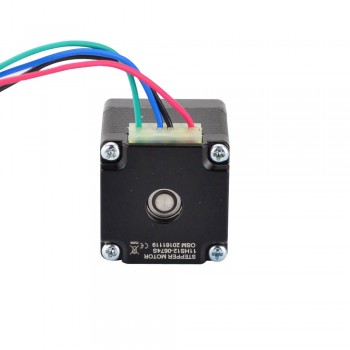

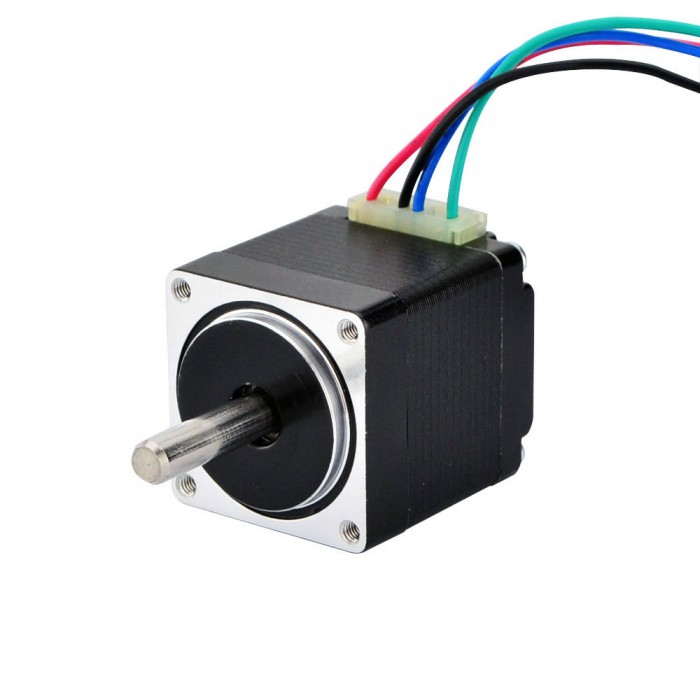

Motor paso a paso pequeño Nema 11 bipolar 1,8 grados 6 Ncm 0,67A 3,8V 28x28x31mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€13,38
Quien compró este articulo también compró
Motor paso a paso pequeño Nema 11 bipolar 1,8 grados 6 Ncm 0,67A 3,8V 28x28x31mm 4 cables
Este mini motor paso a paso bipolar nema 11 con ángulo de paso 1,8grados y tamaño 28x28x31mm. Tiene 4 cables, cada fase consume 0,67 A a 3,8 V, con un par de retención de 7 Ncm (9,91 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 11HS12-0674S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 7 Ncm (9,91 oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 5,6 ohmios
Inductancia: 4,2 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 31,5 mm
Diámetro del eje: Φ5mm
Longitud del eje: 20 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 110g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 7 |
| Par de retención (oz.in) | 9,9 |
| Inductancia(mH) | 4 |
| Resistencia de fase(ohmios) | 5,6 |
| Corriente nominal (A) | 0,67 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 31,5 |
| Tamaño del marco(mm) | 28x28 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | O |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 110 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
