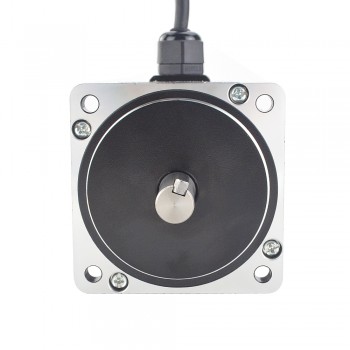

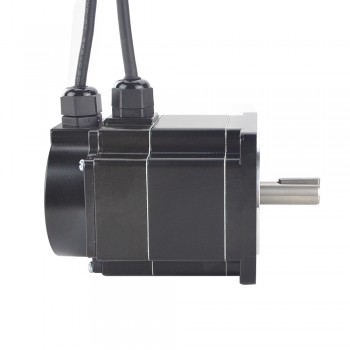

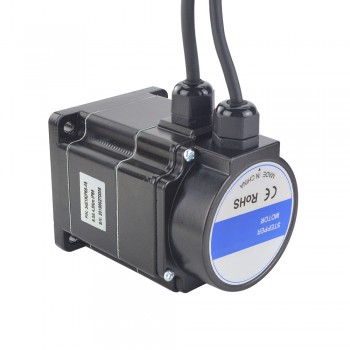

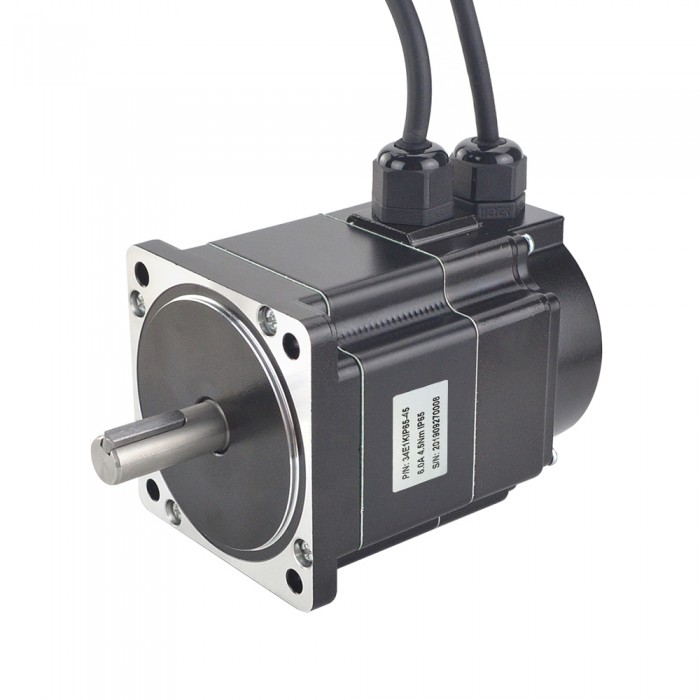

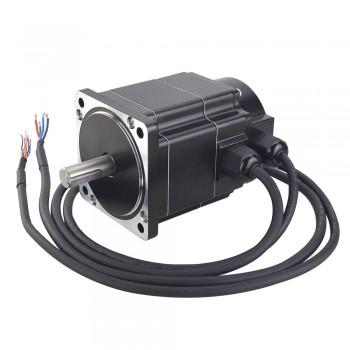

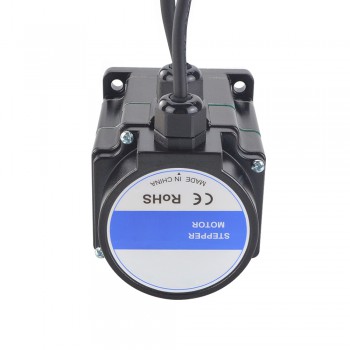

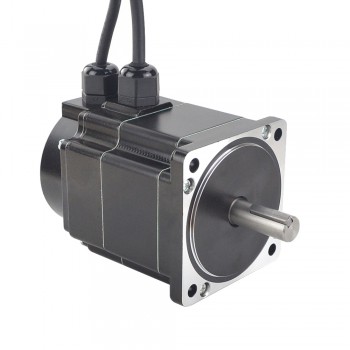

Motor paso a paso de circuito cerrado Nema 34 a prueba de agua serie P IP65 1,8 grados 4,5Nm 6,0 A con codificador 1000CPR
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso de circuito cerrado Nema 34 a prueba de agua serie P IP65 1,8 grados 4,5Nm 6,0 A con codificador 1000CPR
Motor paso a paso NEMA 34 de 2 fases, ángulo de 1,8°, par de 4,5 Nm, con codificador incremental de 1000PPR, protección IP65, marco de 86 x 86 mm, corriente de 6 A, 1000 mm de cable.
Especificación eléctrica
Número de pieza del fabricante: 34E1KIP65-45
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 4,5 Nm (637,38 oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,34 ohmios
Inductancia: 2,4 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 87,8mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37mm
Longitud del chavetero: 25 mm
Longitud del cable: 1000 mm
Clasificaciones a prueba de agua: IP65
Peso: 2,1 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: Incremental
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| EGED | +5VCC | EA- | EA+ | EB- | EB+ |
| Negro | Rojo | Azul blanco | Azul | Naranja/Blanco | Naranja |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 450 |
| Par de retención (oz.in) | 637,38 |
| Inductancia(mH) | 2,4 |
| Longitud del cable(mm) | 1000 |
| Resistencia de fase(ohmios) | 0,34 |
| Corriente nominal (A) | 6 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Nivel impermeable | IP65 |
| Enchufe de aviación | PG9 |
| Especificación del codificador | |
| Canales de señal de salida | 2 |
| Resolución(RCP) | 1000 |
