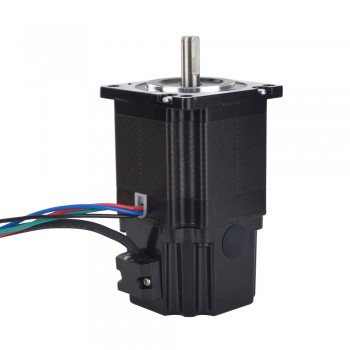

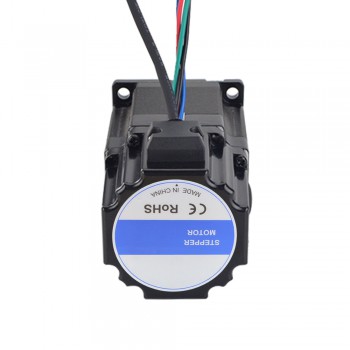

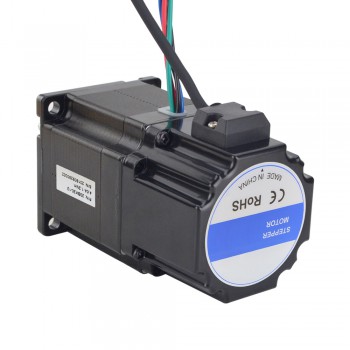

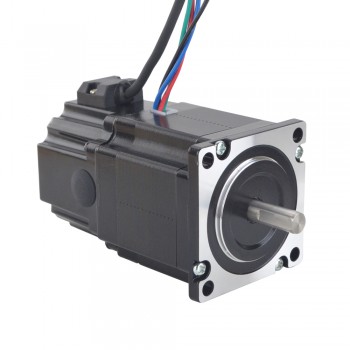

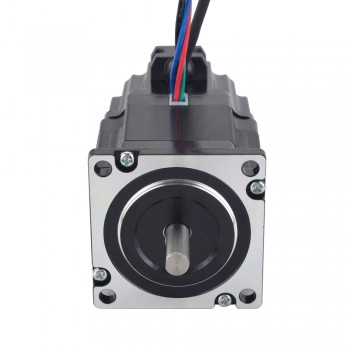

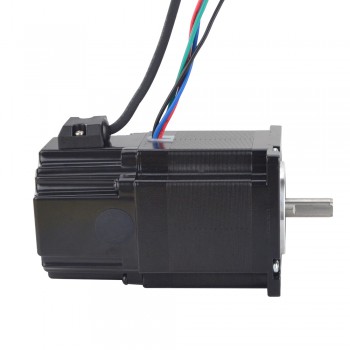

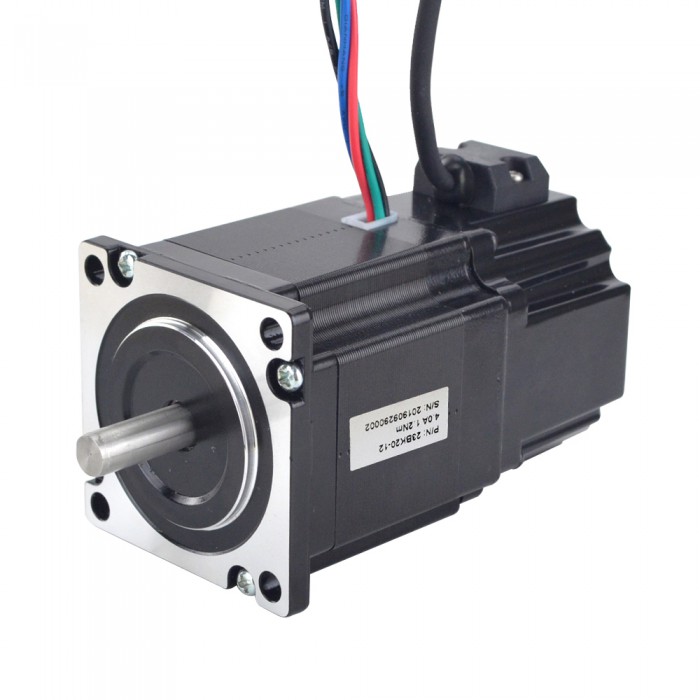

Motor paso a paso Nema 23 serie P 1,8 grados 1,2 Nm 4,0 A 2 fases con freno electromagnético
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€80,17
Quien compró este articulo también compró
Motor paso a paso Nema 23 serie P 1,8 grados 1,2 Nm 4,0 A 2 fases con freno electromagnético
Especificación eléctrica
Número de pieza del fabricante: 23BK20-12
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 1,2 Nm (169,97 oz.in)
Corriente nominal/fase: 4,0 A
Resistencia de fase: 0,45 ohmios
Inductancia: 1,4 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 55,5mm
Diámetro del eje: Φ8 mm
Longitud del eje: 21 mm
Longitud del eje de corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 0,72 kg
Conexiones de freno
Rojo -- 24V+
Rojo -- 24V-
2,0 Nm
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 120 |
| Par de retención (oz.in) | 169,97 |
| Inductancia(mH) | 1,4 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,45 |
| Corriente nominal (A) | 4,0 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Especificación de freno | |
| Voltaje de conducción(V) | 24 |
| Par de fricción estática(Nm) | 2,0 |
| Par de fricción estática(oz.in) | 283,28 |
