Actuador lineal Acme no cautivo NEMA 8 bipolar 0,5 A 1,8 grados 0,02 Nm 38,2 mm pila de plomo revolución 2 mm

Actuador lineal Acme no cautivo NEMA 8 bipolar 0,5 A 1,8 grados 0,02 Nm 38,2 mm pila de plomo revolución 2 mm

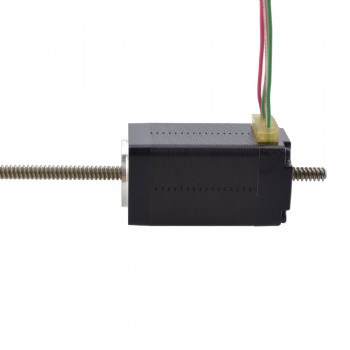

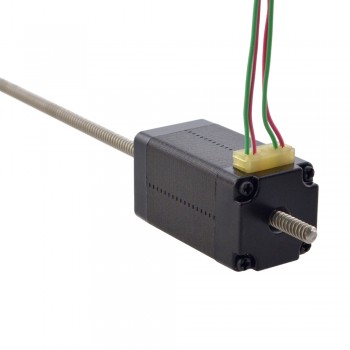

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 8 con una longitud de cuerpo de 38,2 mm, ángulo de paso de 1,8 grados y corriente nominal de 0,5 A. Está integrado con un diámetro de 3,5 mm (0,1378"), una longitud de tornillo de avance de 150 mm (5,906") y una tuerca de tornillo POM, el recorrido lineal es de 2 mm (0,07874") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 8N15S0504AC5-150RS

Tipo de motor: no cautivo

Ángulo de paso: 1,8°

Par de retención: 0,02 Nm (2,83 oz.in)

Corriente nominal/fase: 0,5A

Resistencia de fase: 12,5 ohmios

Inductancia: 4,5mH±20%(1KHz)

Especificación física

Tamaño del marco: 20 x 20 mm

Longitud del cuerpo: 38,2 mm

Longitud del tornillo de avance: 150 mm (5,906")

Diámetro del tornillo de avance: Φ3,5 mm (0,1378")

Plomo/paso: 0,01 mm (0,0003937")

Recorrido/revolución del cable: 2 mm (0,07874")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 2

Longitud del cable: 300 mm

Conexión
