Controlador paso a paso de circuito cerrado 0~8,2A 18~70VCC para motor paso a paso Nema 34

Controlador paso a paso de circuito cerrado 0~8,2A 18~70VCC para motor paso a paso Nema 34

Características clave:
Lazo cerrado, elimina la pérdida de sincronización.
Rango operativo más amplio: mayor par y mayor velocidad;
Calentamiento reducido del motor y más eficiente;
Movimiento suave y ruido de motor súper bajo;
No necesita un alto margen de torsión
Sin Tuning y siempre estable
Respuesta rápida, sin demoras y casi sin tiempo de liquidación
Alto par al arrancar y a baja velocidad, alta rigidez en parado
Ofrezca un rendimiento similar al de un servo a un costo mucho menor;



Parámetros de rendimiento:
Adoptando un nuevo chip DSP de doble núcleo dedicado de control de motor de 32 bits;
Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;
La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;
El motor viene con un codificador de alta precisión de 1000 líneas;
Entrada de señal diferencial aislada por optoacoplador;
La frecuencia de respuesta al impulso puede alcanzar hasta 300 KHZ;
Subdividido en 16 configuraciones (400-51200) para cumplir con los requisitos de la mayoría de los clientes;
Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.


Especificaciones:

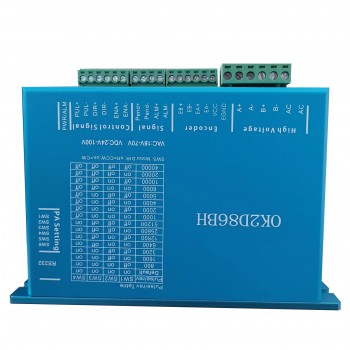

Modelo:OK2D86BH
Corriente máxima de salida: 0~8,2A
Voltaje de entrada: +24~100 VCC (típico 50 VCC)
Corriente de señal lógica: 7 ~ 20 mA (típica 10 mA)
Frecuencia de entrada de pulso: 0 ~ 300 kHz
Corriente del codificador: 50 mA.
Resistencia de aislamiento: 500 MΩ;



Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):

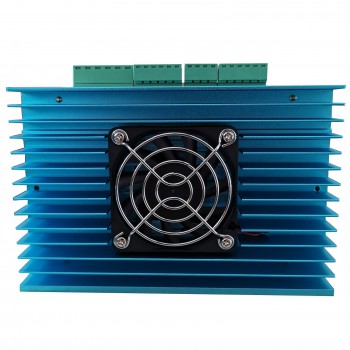

Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Temperatura ambiente: 0 ℃ － 50 ℃
Humedad: 40%RH－90%RH
Temperatura de funcionamiento: 70 ℃ MÁX.
Vibración: 5,9 m/s2 máx.
Temperatura de almacenamiento: -20 ℃ －+80 ℃
Peso: 567g

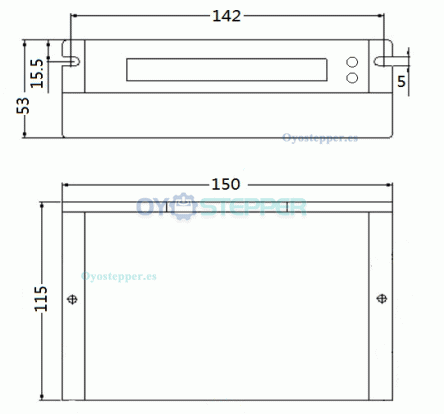

Install Picture:(unit: mm [1inch=25.4mm])
