Controlador paso a paso de circuito cerrado 0~5,6A 16~70VCC para motor paso a paso Nema 23, Nema 24

Controlador paso a paso de circuito cerrado 0~5,6A 16~70VCC para motor paso a paso Nema 23, Nema 24

Controlador paso a paso de circuito cerrado con corriente de salida de 0 a 5,6 A, voltaje de entrada de 16 a 70 VCC y frecuencia de pulso de hasta 200 kHz. Protección contra sobrecorriente y sobrecalentamiento. Subdivisión ajustable de 400 a 51200 pasos para diversas aplicaciones.

Características:

Lazo cerrado para evitar la pérdida de sincronización.

Amplio rango operativo con control preciso de par y velocidad.

Motor eficiente con reducción del calentamiento.

Movimiento suave con bajo nivel de ruido.

No requiere un alto margen de torsión.

Sin necesidad de ajustes, siempre estable.

Respuesta rápida con tiempos de liquidación mínimos.

Parámetros de rendimiento:

Chip DSP de doble núcleo de 32 bits para el control del motor.

Algoritmos de control de corriente vectorial, velocidad y posición en circuito cerrado.

Configuración automática de corriente estática y dinámica.

Codificador de precisión de 1000 líneas.

Entrada de señal diferencial aislada por optoacoplador.

Frecuencia de respuesta al impulso hasta 300 kHz.

Subdivisión en 16 configuraciones (400-51200) para ajustarse a diferentes necesidades.

Protección contra sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento.

Especificaciones:

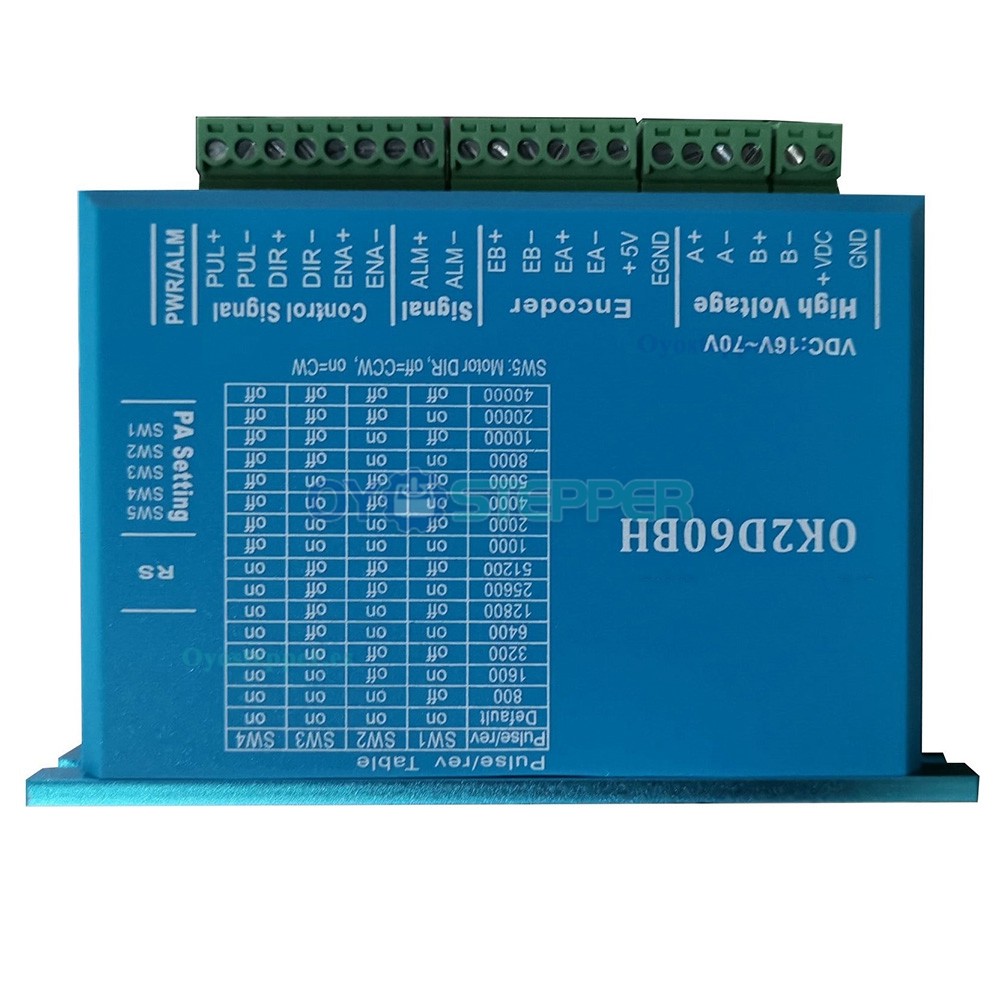

Modelo:OK2D60BH

Corriente máxima de salida: 0~5,6A

Voltaje de entrada: +16~70 VCC (típico 36 VCC)

Corriente de señal lógica: 7 ~ 16 mA (típica 10 mA)

Frecuencia de entrada de pulso: 0 ~ 200 kHz

Corriente del codificador: 50 mA.

Resistencia de aislamiento: 500MΩ

Peso: 280g;

Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):

Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado

Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.

Temperatura ambiente: 0 ℃ － 50 ℃

Humedad: 40%RH－90%RH

Temperatura de funcionamiento: 70 ℃ MÁX.

Vibración: 5,9 m/s2 máx.

Temperatura de almacenamiento: -20 ℃ －+80 ℃;

Imagen de instalación: (unidad: mm [1 pulgada = 25,4 mm])
