Actuador lineal de Motor paso a paso externo Nema 8 bipolar 1,8 grados 0.24A 5V revolución de plomo 0,6096mm/0,024 "tornillo de plomo 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Actuador lineal de Motor paso a paso externo Nema 8 bipolar 1,8 grados 0.24A 5V revolución de plomo 0,6096mm/0,024 "tornillo de plomo 150mm

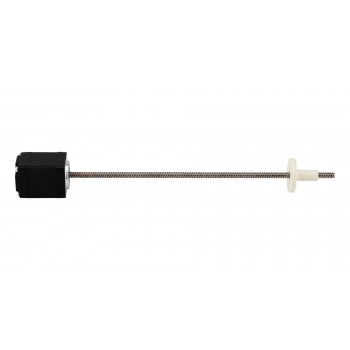

La parte del motor tiene un cuerpo de 30 mm, un motor paso a paso Nema 8 de 1,8 grados y 0,24 A, y se ha integrado con un tornillo de avance de 3,5 mm (0,1378") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 0,6096 mm (0,024 ") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 8E11S0244CC-150RS(8LS11-0244N-150E)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 39N (300pps)
Corriente nominal/fase: 0.24A
Resistencia de fase: 20,4 ohmios
Voltaje: 5V
Inductancia: 3.88mH±20%(1KHz)
Especificación física
Tamaño del marco: 20 x 20 mm
Longitud del cuerpo: 30 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ3,5 mm (0,1378")
Plomo/paso: 0,003048 mm (0,00012")
Recorrido/revolución del cable: 0,6096 mm (0,024")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 43g
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde blanco | Verde |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 3.83 |
Minimal Thrust(N) | 49 |
Tipo de motor | Externo |
Resistencia de fase(ohmios) | 21.3 |
Corriente nominal (A) | 0.24 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 30 |
Diámetro del tornillo de avance(mm) | 3.5 |
Longitud del tornillo de avance(mm) | 150 |
Recorrido de plomo(mm) | 0.6096 |
Recorrido de plomo/paso(mm) | 0.003048 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Tamaño del marco(mm) | Nema 08 (20 x 20) |
