Motor paso a paso lineal no cautivo Nema 11 bipolar 1,8 grados 0,42A 5V revolución de plomo 0,635mm/0,025 "tornillo de plomo 150mm
-
Manuales y documentacion:
Hoja de datos completa:
Curva de fuerza de empuje:
Motor paso a paso lineal no cautivo Nema 11 bipolar 1,8 grados 0,42A 5V revolución de plomo 0,635mm/0,025 "tornillo de plomo 150mm

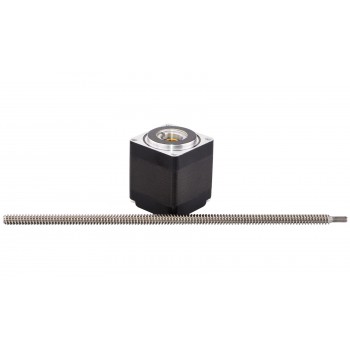

La parte del motor tiene un cuerpo de 32 mm, 1,8 grados, 0,42 A, motor paso a paso Nema 11, y funciona con un tornillo de avance de 4,76 mm (0,1874") de diámetro y 150 mm (5,9055") de longitud, el recorrido lineal es de 0,635 mm (0,025") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11N13S0424ED-150RS(11LS13-04247-150N)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 57N (300pps)
Corriente nominal/fase: 0,42A
Resistencia de fase: 11,9 ohmios
Voltaje: 5V
Inductancia: 6,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 32 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
Plomo/paso: 0,003175 mm (0,000125")
Recorrido/Revolución del plomo: 0,635 mm (0,025")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 119g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 6 |
| Minimal Thrust(N) | 57 |
| Tipo de motor | No cautivo |
| Resistencia de fase(ohmios) | 11,4 |
| Corriente nominal (A) | 0,42 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 32,2 |
| Diámetro del tornillo de avance(mm) | 4,76 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 0,635 |
| Recorrido de plomo/paso(mm) | 0,003175 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
