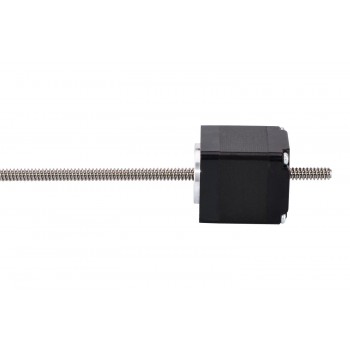

Motor paso a paso lineal no cautivo Nema 11 bipolar 1,8 grados 0,42 A 5V revolución de plomo 5,08mm/0,2 "tornillo de plomo 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Motor paso a paso lineal no cautivo Nema 11 bipolar 1,8 grados 0,42 A 5V revolución de plomo 5,08mm/0,2 "tornillo de plomo 150mm
La parte del motor tiene un cuerpo de 32 mm, 1,8 grados, 0,42 A, motor paso a paso Nema 11, y funciona con un tornillo de avance de 4,76 mm (0,1874") de diámetro y 150 mm (5,9055") de longitud, el recorrido lineal es de 5,08 mm (0,2") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11N13S0424HD-150RS(11LS13-04241-150N)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 10N (300pps)
Corriente nominal/fase: 0.42A
Resistencia de fase: 11,9 ohmios
Voltaje: 5V
Inductancia: 6.7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 32 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo guía: Φ4,76 mm (0,1874")
Plomo/paso: 0,0254 mm (0,001")
Recorrido/revolución del cable: 5,08 mm (0,2")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 119g
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo blanco | Verde blanco | Verde |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 6 |
Minimal Thrust(N) | 10 |
Tipo de motor | Non-Captive |
Resistencia de fase(ohmios) | 11.4 |
Corriente nominal (A) | 0.42 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 32.2 |
Diámetro del tornillo de avance(mm) | 4.76 |
Longitud del tornillo de avance(mm) | 150 |
Recorrido de plomo(mm) | 5.08 |
Recorrido de plomo/paso(mm) | 0.0254 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Tamaño del marco(mm) | Nema 11 (28 x 28) |
