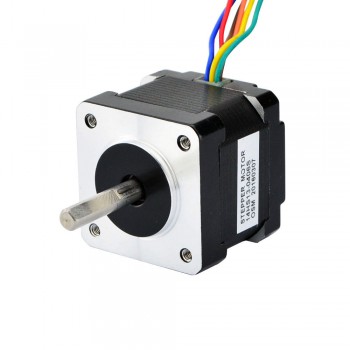

Motor paso a paso Nema tamaño 14 unipolar 1,8 grados 10 Ncm 0,4 A 10 V 35x35x34mm 6 cables
-
Manuales y documentacion:
Hoja de datos del motor:
Curva de par:
Nuestro precio:€11,25
Quien compró este articulo también compró
Motor paso a paso Nema tamaño 14 Unipolar 1,8 grados 10 Ncm 0,4 A 10 V 35x35x34mm 6 cables
Este motor paso a paso Unipolar Nema 14 con un ángulo de paso de 1,8 grados y un tamaño de 35x35x34 mm. Tiene 6 cables, cada fase consume 0,4 A a 10 V, con un par de retención de 10 Ncm (14,2 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 14HS13-0406S
Tipo de motor: paso a paso Unipolar
Ángulo de paso: 1,8 grados
Par de retención: 0,1 Nm (14,2 oz.in)
Corriente nominal/fase: 0,4A
Resistencia de fase: 25 ohmios
Inductancia: 17mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 35 x 35 mm
Longitud del cuerpo: 34 mm
Diámetro del eje: Φ5mm
Longitud del eje: 24 mm
Longitud de corte en D: 15 mm
Número de clientes potenciales: 6
Longitud del cable: 300 mm
Peso (g): 170
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| ROJO | Marrón | AMARILLO | AZUL | Naranja | VERDE |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Par de retención (Ncm) | 10 |
| Par de retención (oz.in) | 14,2 |
| Inductancia(mH) | 17 |
| Resistencia de fase(ohmios) | 25 |
| Corriente nominal (A) | 0,4 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Tamaño del marco(mm) | 35x35 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Número de cables | 6 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 170 |
