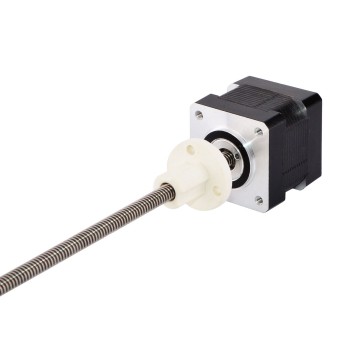

Actuador de motor lineal externo Nema 14 bipolar 1,8 grados 0,57A 5V revolución de plomo 0,794mm/0,031 "tornillo de plomo 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Nuestro precio:€63,87
También te puede interesar
Actuador de motor lineal externo Nema 14 bipolar 1,8 grados 0,57A 5V revolución de plomo 0,794mm/0,031 "tornillo de plomo 150mm
Motor paso a paso Nema 14 de 35 mm, 1,8 grados y 0,57 A, con tornillo de avance de 6,35 mm de diámetro, 150 mm de longitud y tuerca POM. El recorrido lineal es de 0,794 mm por revolución.
Especificación eléctrica
Número de pieza del fabricante: 14E13S0574LF-150RS
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 192N (300pps)
Corriente nominal/fase: 0,57A
Resistencia de fase: 8,8 ohmios
Voltaje: 5V
Inductancia: 13mH±20%(1KHz)
Especificación física
Tamaño del marco: 35 x 35 mm
Longitud del cuerpo: 35 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ6,35 mm (0,25")
Plomo/paso: 0,00396875 mm (0,00015625")
Recorrido/Revolución del cable: 0,794 mm (0,03125")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 162g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 13 |
| Minimal Thrust(N) | 192 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 8,8 |
| Corriente nominal (A) | 0,57 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34,5 |
| Diámetro del tornillo de avance(mm) | 6,35 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 0,79375 |
| Recorrido de plomo/paso(mm) | 0,00396875 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 14 (35 x 35) |
