Actuador lineal de Motor paso a paso de precisión externa Nema 17 bipolar 1,8 grados 1,5A 2,33V revolución de plomo 0,794mm/0,031 "tornillo de plomo 150mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Actuador lineal de Motor paso a paso de precisión externa Nema 17 bipolar 1,8 grados 1,5A 2,33V revolución de plomo 0,794mm/0,031 "tornillo de plomo 150mm

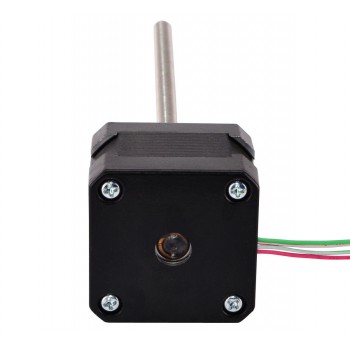

La parte del motor tiene un cuerpo de 34 mm, 1,8 grados, 1,5 A, motor paso a paso Nema 17, y se ha integrado con un tornillo de avance de 6,35 mm (0,25") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 0,794 mm (0,03125) por revolución.
Especificación eléctrica
Número de pieza del fabricante: 17E13S1504LF-150RS(17LS13-1504P-150E)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 434N (300pps)
Corriente nominal/fase: 1,5A
Resistencia de fase: 1,56 ohmios
Voltaje: 2,33V
Inductancia: 1,9mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 34 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ6,35 mm (0,25")
Plomo/paso: 0,00396875 mm (0,00015625")
Recorrido/Revolución del cable: 0,794 mm (0,03125")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 241g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 1,9 |
| Minimal Thrust(N) | 434 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 1,56 |
| Corriente nominal (A) | 1,5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 33,8 |
| Diámetro del tornillo de avance(mm) | 6,35 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 0,79375 |
| Recorrido de plomo/paso(mm) | 0,00396875 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
