Actuador lineal de motor paso a paso no cautivo Nema 17 bipolar 1,8 grados 5V 1,3A Tornillo de plomo 250 mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:

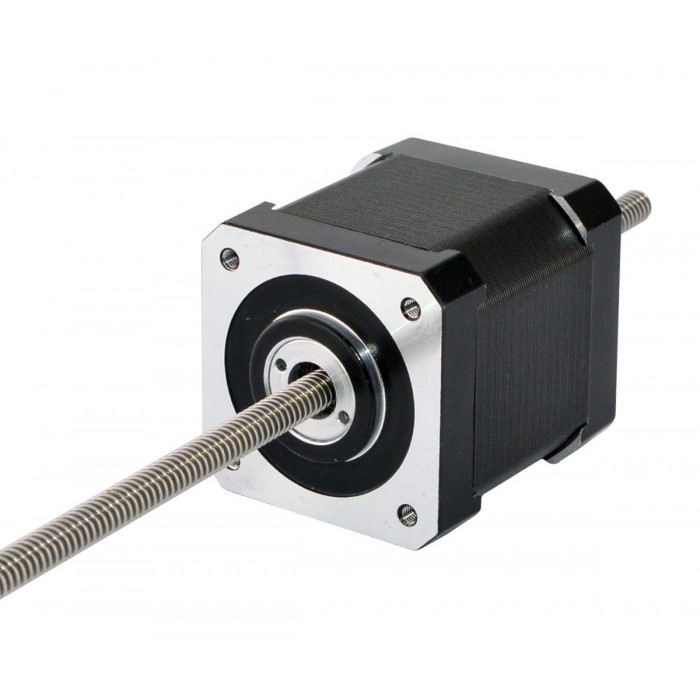

Actuador lineal de motor paso a paso no cautivo Nema 17 bipolar 1,8 grados 5V 1,3A Tornillo de plomo 250 mm
La parte del motor tiene un cuerpo de 48 mm, un motor paso a paso Nema 17 de 1,8 grados y 1,3 A, y funciona con un tornillo de avance de 5,54 mm (0,2181") de diámetro y 250 mm (9,8425") de longitud, el recorrido lineal es de 4,877 mm (0,192") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 17N19S1304QE-250RS(17LS19-1304Q-250N)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 133N (300pps)
Corriente nominal/fase: 1,3A
Resistencia de fase: 3,96 ohmios
Voltaje: 5V
Inductancia: 6,66 mH±20 % (1 KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 48 mm
Longitud del tornillo de avance: 250 mm (9,8425")
Diámetro del tornillo de avance: Φ5,54 mm (0,2181")
Plomo/paso: 0,024384 mm (0,00096")
Recorrido/revolución del cable: 4,877 mm (0,192")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 352g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 6,66 |
| Minimal Thrust(N) | 133 |
| Tipo de motor | No cautivo |
| Resistencia de fase(ohmios) | 3,96 |
| Corriente nominal (A) | 1,3 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 47,75 |
| Diámetro del tornillo de avance(mm) | 5,54 |
| Longitud del tornillo de avance(mm) | 250 |
| Recorrido de plomo(mm) | 4,8768 |
| Recorrido de plomo/paso(mm) | 0,024384 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
