Motor paso a paso lineal externo Nema 23 bipolar 1,8 grados 2,5A 5V revolución de plomo 1,5875mm/0,0625 "tornillo de plomo 250mm
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Motor paso a paso lineal externo Nema 23 bipolar 1,8 grados 2,5A 5V revolución de plomo 1,5875mm/0,0625 "tornillo de plomo 250mm

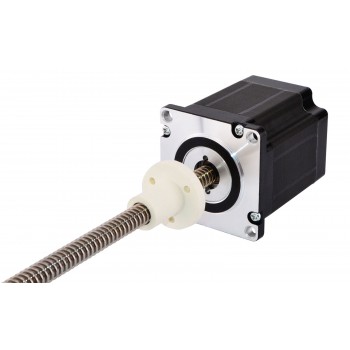

La parte del motor tiene un cuerpo de 66 mm, un motor paso a paso Nema 23 de 1,8 grados y 2,5 A, y se ha integrado con un tornillo de avance de 9,53 mm (0,3752") de diámetro y 250 mm (9,8425") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 1,5875 mm (0,0625 ") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23E26S2504KG-250RS(23LS26-2504A-250E)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 750N (300pps)
Corriente nominal/fase: 2,5A
Resistencia de fase: 2 ohmios
Voltaje: 5V
Inductancia: 7,6mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 66 mm
Longitud del tornillo de avance: 250 mm (9,8425")
Diámetro del tornillo de avance: Φ9,53 mm (0,3752")
Plomo/paso: 0,0079375 mm (0,0003125")
Recorrido/revolución del cable: 1,5875 mm (0,0625")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 958g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 8,2 |
| Minimal Thrust(N) | 750 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 2,1 |
| Corriente nominal (A) | 2,5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 66 |
| Diámetro del tornillo de avance(mm) | 9,53 |
| Longitud del tornillo de avance(mm) | 250 |
| Recorrido de plomo(mm) | 1,5875 |
| Recorrido de plomo/paso(mm) | 0,0079375 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
