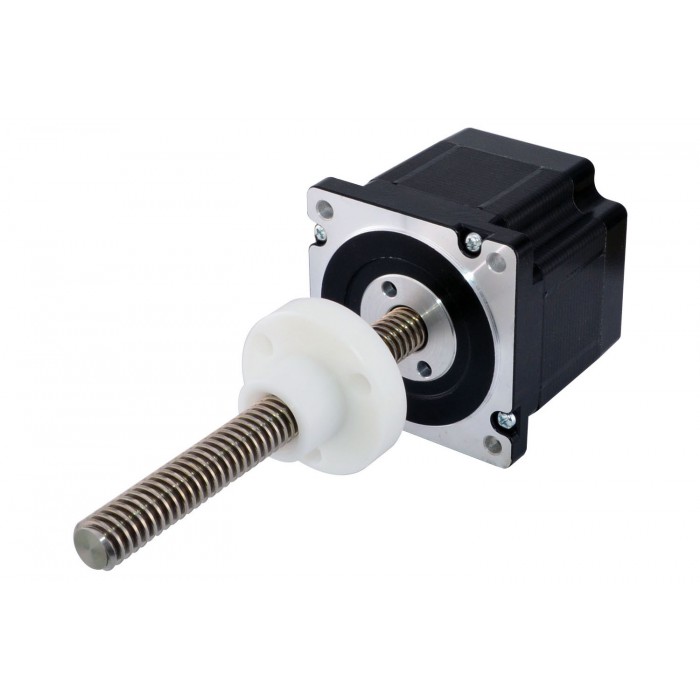

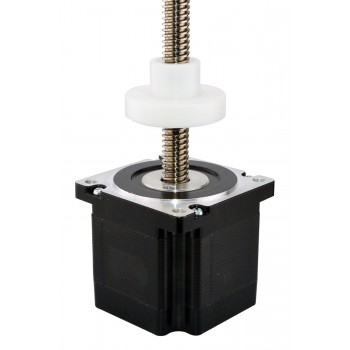

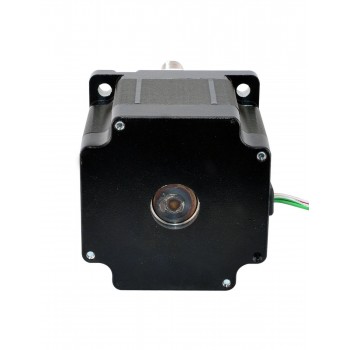

Motor paso a paso Nema 34 actuador lineal externo bipolar 1,8 grados 3,12A 5V tornillo de plomo 150mm revolución de plomo 6,35mm(0,25 ")
-
Manuales y documentacion:
Ficha técnica completa:
Curva de fuerza de empuje:
Motor paso a paso Nema 34 actuador lineal externo bipolar 1,8 grados 3,12A 5V tornillo de plomo 150mm revolución de plomo 6,35mm(0,25 ")

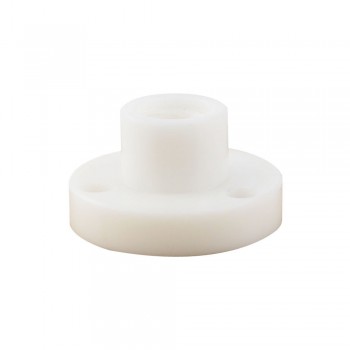

La parte del motor tiene un cuerpo de 79 mm, un motor paso a paso Nema 34 de 1,8 grados y 3,12 A, y se ha integrado con un tornillo de avance de 15,88 mm (0,625") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 6,35 mm (0,25") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 34E31S3124RK-150RS(34LS31-3124C-150E)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 800N (300pps)
Corriente nominal/fase: 3,12A
Resistencia de fase: 1,6 ohmios
Voltaje: 5V
Inductancia: 8,8mH±20%(1KHz)
Especificación física
Tamaño del marco: 86x 86 mm
Longitud del cuerpo: 79 mm

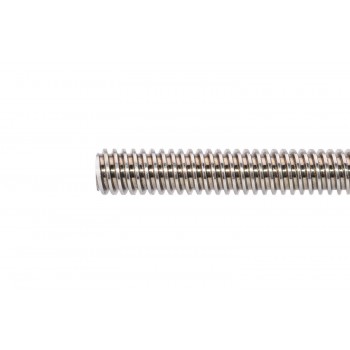

Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ15,88 mm (0,625")
Plomo/paso: 0,03175 mm (0,00125")
Recorrido/revolución del cable: 6,35 mm (0,25")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 2300g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 8,8 |
| Minimal Thrust(N) | 800 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 1,6 |
| Corriente nominal (A) | 3,12 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 78,56 |
| Diámetro del tornillo de avance(mm) | 15,88 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 6,35 |
| Recorrido de plomo/paso(mm) | 0,03175 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Tamaño del marco(mm) | Nema 34 (86 x 86) |
