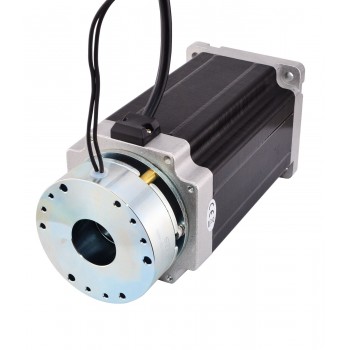

Motor paso a paso Nema 34 bipolar 1,8 grados 13,0Nm 5A 5V con freno 4 cables Eje de chavetero
-
Manuales y documentacion:
Hoja de datos del motor:
Hoja de datos del freno:
Nuestro precio:€162,64
Quien compró este articulo también compró
Motor paso a paso Nema 34 bipolar 1,8 grados 13,0Nm 5A 5V con freno 4 cables Eje de chavetero
Especificación
Número de pieza del fabricante: 34HS59-5004D-B400
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 13Nm(1841oz.in)
Corriente nominal/fase: 5A
Voltaje: 5V
Resistencia de fase: 1ohms
Inductancia: 11mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 151,5mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud de la chavetero: 25mm
Número de cables: 4
Longitud del cable: 500mm
Peso: 5kg
Especificación de freno
Par de fricción estática: 4Nm(566,4oz.in)
Momento de inercia: 23x10-6 kg.cm2
Voltaje: 24V
Fuerza: 13W
Clase de resistencia al calor: F
Máx. Velocidad: 5000rpm
Peso: 0,8kg
Conexión
| A+ | A- | B+ | B- |
| Rojo | Negro | Amarillo | Azul |
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 |
| Longitud del cuerpo(mm) | 151,5 |
| Par de retención (Ncm) | 1300 |
| Par de retención (oz.in) | 1841 |
| Inductancia(mH) | 11 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 34 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1 |
| Corriente nominal (A) | 5 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Especificación de freno | |
| Clase de resistencia al calor | F |
| Velocidad máxima(rpm) | 5000 |
| Moment of Interia(kg.cm2) | 23x10-6 |
| Potencia(W) | 13 |
| Par de fricción estática(Nm) | 4 |
| Par de fricción estática(oz.in) | 566 |
| Voltaje de conducción(V) | 24 |
