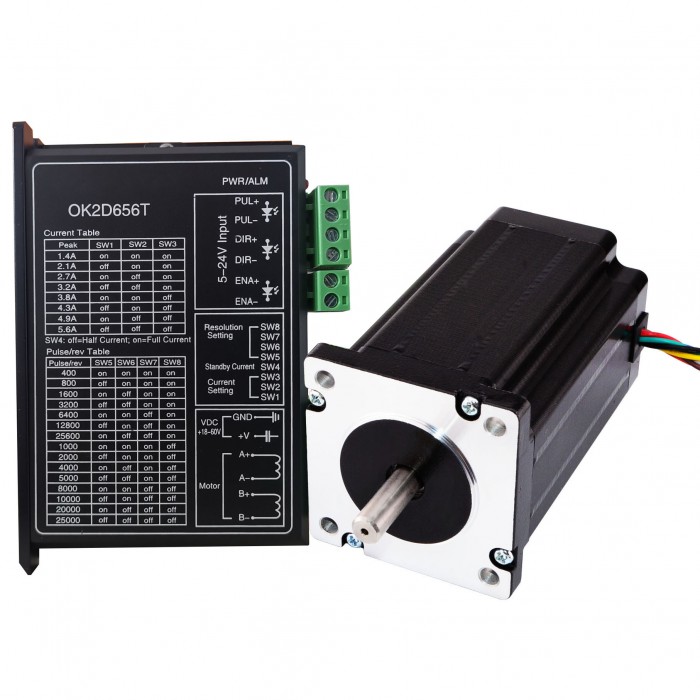

Kit CNC de motor paso a paso de 1 eje, 4,0 Nm, 1,8 grados, motor paso a paso Nema 24 y controlador

Kit CNC de motor paso a paso de 1 eje, 4,0 Nm, 1,8 grados, motor paso a paso Nema 24 y controlador

Este kit CNC incluye:

1 Controlador paso a paso bifásico para motor paso a paso NEMA23 NEMA24 NEMA34

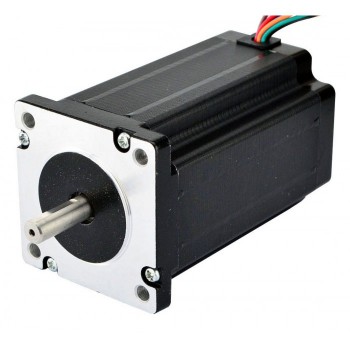

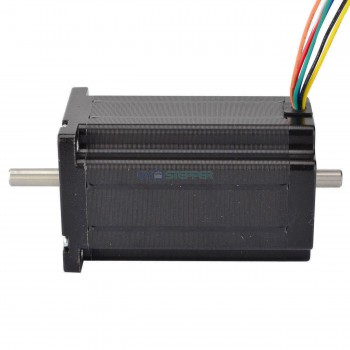

1 x Eje doble Nema 24 Bipolar 4Nm (566 oz.in) 60x60x100mm 8 Cables

Especificación del motor

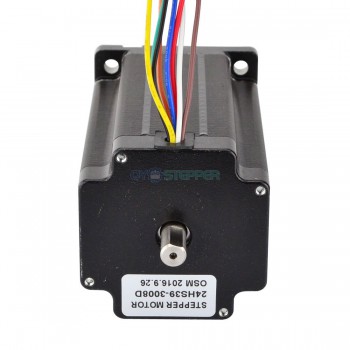

Número de pieza del fabricante: 24HS39-3008D

Tipo de motor: paso a paso bipolar

Ángulo de paso: 1,8 grados

Par de retención (bipolar): 4 Nm (566 oz.in)

Par de retención (Unipolar): 2,8 Nm (397 oz.in)

Corriente nominal/fase (paralelo bipolar): 4,24A

Corriente nominal/fase (serie bipolar): 2,12 A.

Corriente nominal/fase (Unipolar): 3A

Resistencia de fase (paralelo bipolar): 0,7 ohmios

Resistencia de fase (serie bipolar): 2,8 ohmios

Resistencia de fase (Unipolar): 1,4 ohmios

Inductancia (Bipolar Paralelo): 3mH ± 20%(1KHz)

Inductancia (serie bipolar): 12 mH ± 20 % (1 KHz)

Inductancia (Unipolar): 3mH ± 20%(1KHz)

Tamaño del marco: 60 x 60 mm

Longitud del cuerpo: 100 mm

Diámetro del eje: Φ8mm

Longitud del eje: 24 mm

Longitud del corte en D: 20 mm

Número de clientes potenciales: 8

Longitud del cable: 400 mm

Peso: 1,6 kg

Conexión

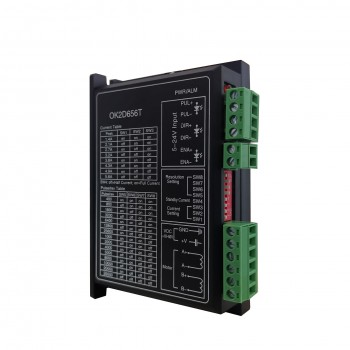

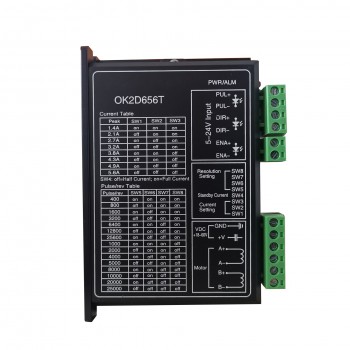

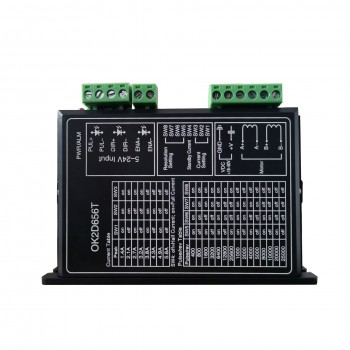

Especificación del Driver

Características:
Construido con alta subdivisión, baja vibración, baja generación de calor y funcionamiento estable a baja velocidad;
Compensación de par de velocidad media y alta;
Control de vectores de corriente
Control integrado de aceleración y desaceleración para mejorar la suavidad del arranque y parada;
Se pueden seleccionar modos de control de pulso simple y doble;
Memoria de la posición de funcionamiento del motor;
Aislamiento optoacoplador diferencial de señal de entrada, compatible con 5V ~ 24V;
Protección contra sobrecorriente, protección contra sobretensión;
Detección automática, selección flexible del método de conteo de flanco de pulso;
La luz verde indica funcionamiento, mientras que la luz roja indica protección o fuera de línea;
La configuración actual del dial SW1-3 se muestra en la siguiente tabla.


Especificaciones electricas:
Corriente máxima de salida: 1,4 ~ 5,6 A.
Voltaje de entrada: +18~60 VCC
Frecuencia de entrada de pulso: 0 ~ 200 kHz
Proteccion:
a.Valor máximo de acción de sobrecorriente 6A ±10%
b. Valor de acción de voltaje de sobretensión 50 VC
Velocidad de comunicación predeterminada: 57,6 Kbps
Dimensiones totales: 19,5x60x96mm
Peso: aproximadamente 150 g;


Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Humedad: 40%RH－90%RH
Temperatura de funcionamiento: 0 ℃ － 70 ℃
Vibración: 10-55 Hz/0,15 mm
Temperatura de almacenamiento: -20 ℃ － 80 ℃;
