Kit CNC de motor paso a paso de 1 eje 4.5Nm1.8 Deg Nema 34 Motor paso a paso y controlador
-
Manuales y documentacion:
Hoja de datos del motor:
Curva de par:
Manual del conductor:

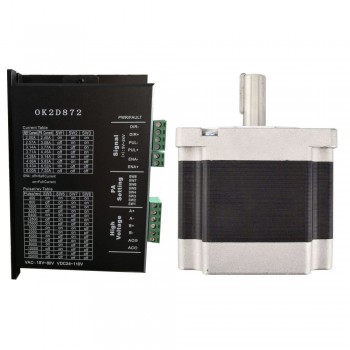

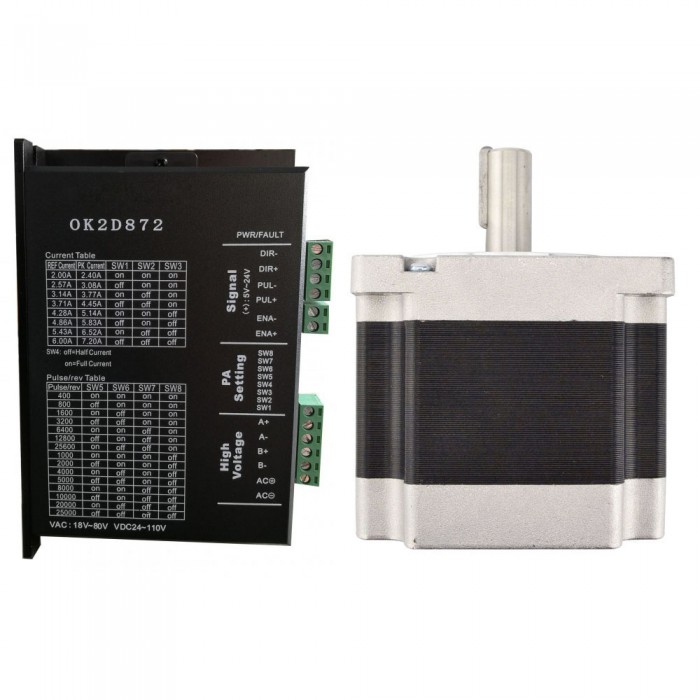

Kit CNC de motor paso a paso de 1 eje 4.5Nm1.8 Deg Nema 34 Motor paso a paso y controlador
Este kit CNC incluye:
1 x Controlador paso a paso digital de dos frases para motor paso a paso NEMA 23 NEMA 24 NEMA 34
1 x Motor paso a paso Nema 34 CNC 4.5Nm (637oz.in) 5.5A 86x86x80mm Eje de llave;

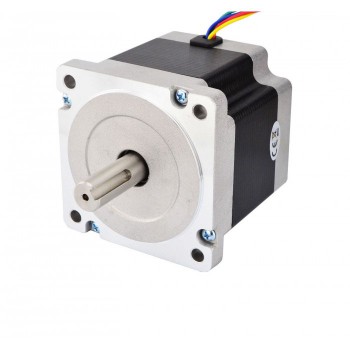

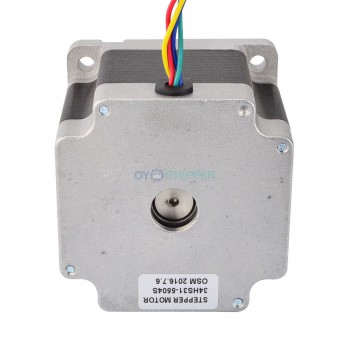

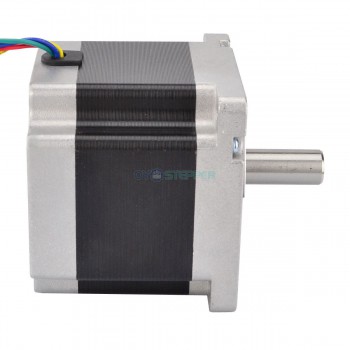

Especificación del motor
Número de pieza del fabricante: 34HS31-5504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 4,5 Nm (637 oz.in)
Corriente nominal/fase: 5.5A
Resistencia de fase: 0,4 ohmios
Inductancia: 3,5 mH ± 20 % (1 KHz)
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 80 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 35 mm
Longitud de la llave: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 2,3 kg
Conexión
A+ | A- | B+ | B- |
Rojo | Verde | Amarillo | Azul |

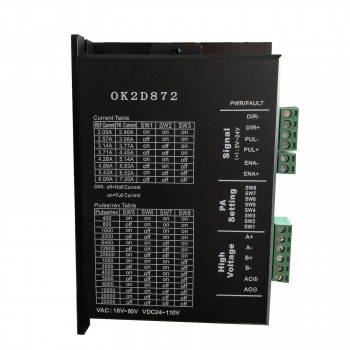

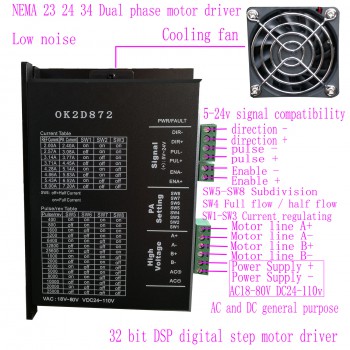

Especificación del Driver
Características:
Construido con alta subdivisión, baja vibración, baja generación de calor y funcionamiento estable a baja velocidad;
Compensación de par de velocidad media y alta;
Control de vectores de corriente
Control integrado de aceleración y desaceleración para mejorar la suavidad del arranque y parada;
Se pueden seleccionar modos de control de pulso simple y doble;
Memoria de la posición de funcionamiento del motor;
Aislamiento optoacoplador diferencial de señal de entrada, compatible con 5V ~ 24V;
Protección contra sobrecorriente, protección contra sobretensión;
Detección automática, selección flexible del método de conteo de flanco de pulso;
La luz verde indica funcionamiento, mientras que la luz roja indica protección o fuera de línea;
La configuración actual del dial SW1-3 se muestra en la siguiente tabla.
Especificaciones electricas:
Corriente máxima de salida: 1,4 ~ 5,6 A.
Voltaje de entrada: 24-110 VCC, 18-80 VCA
Frecuencia de entrada de pulso: 0 ~ 200 kHz
Proteccion:
a.Valor máximo de acción de sobrecorriente 6A ±10%
b. Valor de acción de voltaje de sobretensión 50 VC
Velocidad de comunicación predeterminada: 57,6 Kbps
Dimensiones totales: 19,5x60x96mm
Peso: aproximadamente 280 g;
Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Enfriamiento: Enfriamiento Natural o Enfriamiento Forzado
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos.
Humedad: 40%RH-90%RH
Temperatura de funcionamiento: 0 ℃ - 70 ℃
Vibración: 10-55 Hz/0,15 mm
Temperatura de almacenamiento: -20 ℃ - 80 ℃;
Especificación del motor | |
---|---|
Ángulo de paso(°) | 1.8 |
Longitud del cuerpo(mm) | 80 |
Par de retención (Ncm) | 450 |
Par de retención (oz.in) | 637.3 |
Inductancia(mH) | 3.5 |
Longitud del cable(mm) | 500 |
NEMA Tamaño | Nema 34 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 0.4 |
Corriente nominal (A) | 5.5 |
Diámetro del eje(mm) | 14 |
Longitud del eje(mm) | 35 |
Especificación del controlador paso a paso | |
Voltaje de conducción(V) | 18 - 80VAC / 36 - 110VDC |
Corriente de salida(A) | 2.4 - 7.2 |
Micropaso(Pasos/rev.) | 400 - 51200 |
Máx. Entrada de pulso(kHZ) | 200 |
Ancho de pulso(μs) | 2.5 |
Especificación física | |
Peso(gramos) | 3250 |
