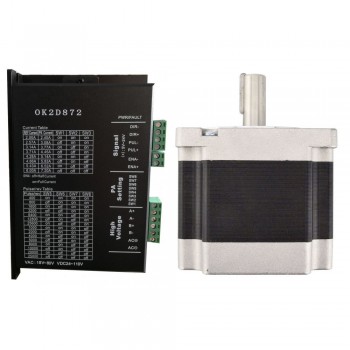

Kit CNC de motor paso a paso de 1 eje 3,1 Nm 1,8 grados Nema 24 Motor paso a paso y controlador
-
Manuales y documentacion:
Hoja de datos del motor:
Curva de par motor:
Manual del conductor:
Manual del conductor:
Kit CNC de motor paso a paso de 1 eje 3,1 Nm 1,8 grados Nema 24 Motor paso a paso y controlador
Este kit CNC incluye:
1 Drivers para motores digital 1,0-4,2A 20-50VCC para motor paso a paso Nema 17, 23, 24
1 x Eje doble Nema 24 Bipolar 3,1Nm (439 oz.in) 3,5A 60x60x88mm 4 Cables
Especificación del motor
Número de pieza del fabricante: 24HS34-3504D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,1 Nm (439 oz.in)
Corriente nominal/fase: 3,5A
Resistencia de fase: 1,1 ohmios
Inductancia: 5,6 mH ± 20 % (1 KHz)
Tamaño del marco: 60 x 60 mm
Longitud del cuerpo: 88 mm
Diámetro del eje: Φ8mm
Longitud del eje: 24 mm
Longitud del corte en D: 20 mm
Número de clientes potenciales: 4
Longitud del cable: 600 mm
Peso: 1,34 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Especificación del Driver
Voltaje de entrada 20-50 VCC
Anti-Resonance proporciona un par estable y anula la inestabilidad de rango medio
La autoidentificación del motor y la autoconfiguración de parámetros cuando se enciende ofrecen respuestas rápida con diferentes motores
Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave
15 resoluciones de micropasos seleccionables, incluidas 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Arranque suave sin "salto" cuando se enciende
8 picos de corriente seleccionables, incluidos 1,00 A, 1,46 A, 1,91 A, 2,37 A, 2,84 A, 3,31 A, 3,76 A, 4,20 A
Frecuencia de entrada de pulsos de hasta 200 KHz, compatible con TTL y entrada ópticamente aislada
Reducción automática de corriente inactiva
Adecuado para motores de 2 y 4 fases
Soporta modo PUL/DIR
Protecciones de sobretensión y sobrecorriente
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 |
| Longitud del cuerpo(mm) | 88 |
| Par de retención (Ncm) | 310 |
| Par de retención (oz.in) | 439 |
| Inductancia(mH) | 5,6 |
| Longitud del cable(mm) | 600 |
| NEMA Tamaño | Nema 24 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,1 |
| Corriente nominal (A) | 3,5 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 24 |
| Especificación del controlador paso a paso | |
| Voltaje de conducción(V) | 20 - 50 |
| Corriente de salida(A) | 1 - 4,2 |
| Micropaso(Pasos/rev.) | 400 - 25600 |
| Máx. Entrada de pulso(kHZ) | 200 |
| Ancho de pulso(μs) | 2,5 |
| Especificación física | |
| Peso(gramos) | 1900 |
