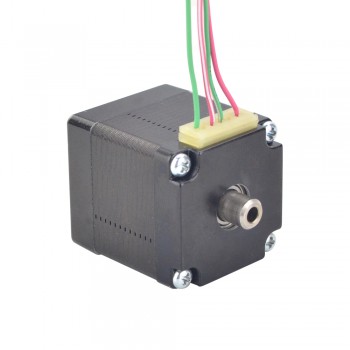

Motor paso a paso de doble eje hueco Nema 11 bipolar 1,8 grados 6 Ncm 1,0 A 4 cables
-
Manuales y documentacion:
Ficha técnica completa:
Nuestro precio:€20,29
Quien compró este articulo también compró
Motor paso a paso de doble eje hueco Nema 11 bipolar 1,8 grados 6 Ncm 1,0 A 4 cables
Especificación eléctrica
Número de pieza del fabricante: 11HS13-1004H
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 0,06 Nm (8,5 oz.in)
Corriente nominal/fase: 1,0 A
Resistencia de fase: 2,1 ohmios ± 10%
Inductancia: 1,5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 32,2mm
Diámetro exterior del eje: Φ6 mm
Diámetro interior del eje: Φ3 mm
Longitud delantera del eje: 10 mm
Longitud del eje trasero: 5 mm
Número de clientes potenciales: 4
Longitud del cable: 310 mm
Peso: 0,11 kg
Conexión
| A+ | A- | B+ | B- |
| ROJO | ROJO/BLANCO | VERDE/BLANCO | VERDE |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 6 |
| Par de retención (oz.in) | 8,5 |
| Inductancia(mH) | 1,5 |
| Resistencia de fase(ohmios) | 2,1 |
| Corriente nominal (A) | 1 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 32,2 |
| Tamaño del marco(mm) | 28 x 28 |
| Longitud del cable(mm) | 310 |
| Número de cables | 4 |
| Tipo de eje | Eje hueco |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 110 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
