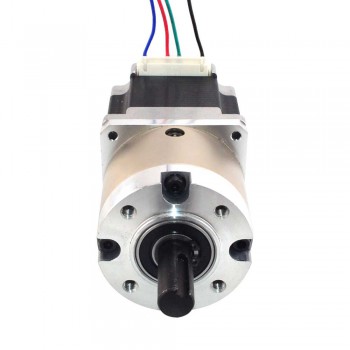

Motor paso a paso de engranajes Nema 23 bipolar longitud 56 mm 1,8 grados 1,25 Nm 2,8 A con caja de cambios planetaria 4:1
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso de engranajes Nema 23 bipolar longitud 56 mm 1,8 grados 1,25 Nm 2,8 A con caja de cambios planetaria 4:1
Este motor paso a paso Nema 23 con cuerpo de 56 mm y corriente nominal de 2,8 A, integró una Reductor planetario de relación de transmisión de 4,25: 1.
Especificación eléctrica
Número de pieza del fabricante: 23HS22-2804SX-PG4
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par motor sin caja de cambios: 1,25 Nm (177,01 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9 ohmios
Inductancia: 2,5 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 4,25
Eficiencia: 90%
Contragolpe sin carga: <= 3 grado
Par máximo permitido: 30Nm(4248,36oz.in)
Momento Torque Permisible: 50Nm(7080,6oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N
Especificación física
Tamaño del marco:57 x 57mm
Reductor Longitud: 43,5 mm
Diámetro del eje: Φ12 mm
Longitud del eje: 30 mm
Longitud de la llave: 20 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 1200g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Eficiencia | 90% |
| Relación de transmission | 4,25:1 |
| Longitud de la caja de cambios(mm) | 43,5 |
| Tipo de caja de cambios | Planetario de precision |
| Holgura sin carga(Max.°) | 1 |
| Máx. par admisible(Ncm) | 2000 |
| Máx. par admisible(oz.in) | 2832,2 |
| Par admisible de momento(Ncm) | 3000 |
| Par admisible de momento(oz.in) | 4248,4 |
| Carga axial máxima del eje(N) | 100 |
| Carga radial máxima del eje(N) | 200 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 125 |
| Par de retención sin caja de cambios(oz.in) | 177 |
| Inductancia(mH) | 2,5 |
| Longitud del cable(mm) | 300 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 12 |
| Longitud del eje(mm) | 30 |
| Tipo de eje | Chavetero |
| Eje simple/eje doble | Eje simple |
| Especificación física | |
| Peso(gramos) | 1200 |
