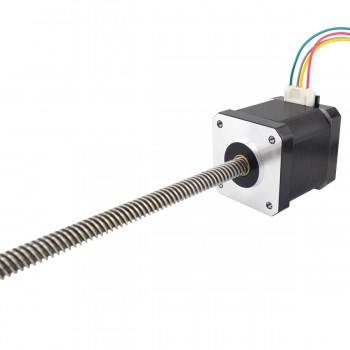

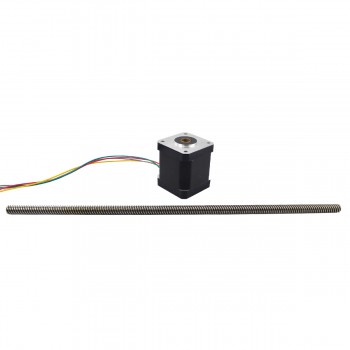

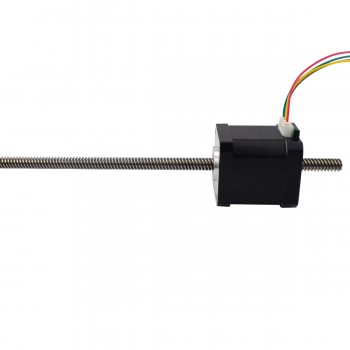

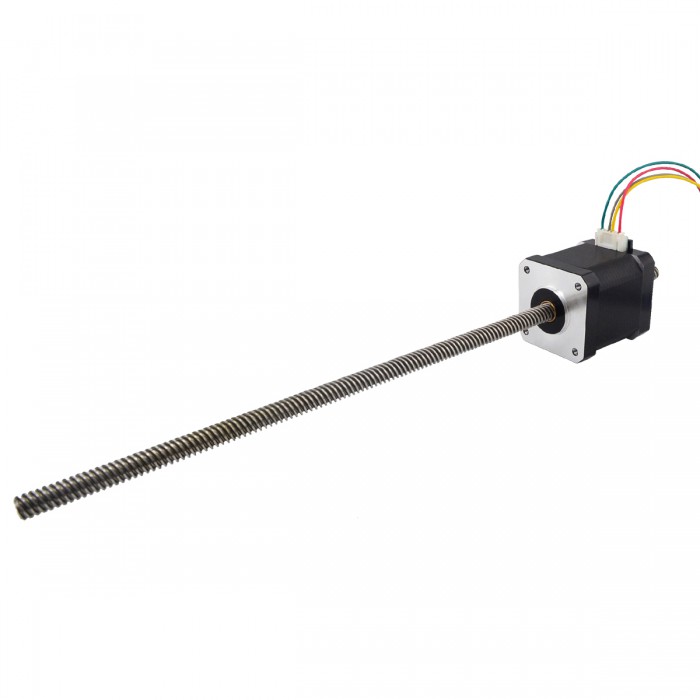

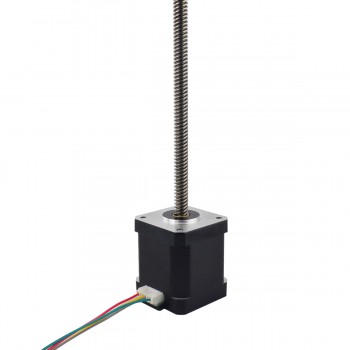

Motor paso a paso lineal no cautivo Nema 17 pila de 48 mm 1,8 grados 1,68 A 2,8V plomo 8 mm/0,31496" tornillo de plomo 300 mm
- Manuales y documentacion: Hoja de datos completa:
Motor paso a paso lineal no cautivo Nema 17 pila de 48 mm 1,8 grados 1,68 A 2,8V plomo 8 mm/0,31496" tornillo de plomo 300 mm
Este modelo es un paso a paso lineal económico que se denominó actuador lineal no cautivo Nema 17, estaba compuesto por un motor paso a paso Nema 17 de 48 mm, 1,8 grados, 0,4 A y un tornillo lineal Tr8x8 de 300 mm de longitud.
Especificación eléctrica
Número de pieza del fabricante: 17N19S1684MB-300RS(17LS19-1684N-300G)
Tipo de motor: Paso a paso lineal no cautivo
Ángulo de paso: 1,8 grados
Empuje mínimo: 6,5 N (300 pps)
Corriente nominal/fase: 1,68A
Resistencia de fase: 1,65 ohmios
Voltaje: 2,8 V
Inductancia: 2,80 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 48 mm
Longitud del tornillo de avance: 300 mm (11,811 ")
Diámetro del tornillo de avance: Φ8 mm (0,315 ")
Plomo/Revolución: 8 mm (0,315")
Número de clientes potenciales: 4
Longitud del cable: 400 mm
Peso: 350g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Gris | Amarillo | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 44 |
| Inductancia(mH) | 2,8 |
| Resistencia de fase(ohmios) | 1,65 |
| Corriente nominal (A) | 1,68 |
| Ángulo de paso(°) | 1,8 |
| Tipo de motor | Motor paso a paso lineal no cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 48 |
| Longitud del cable(mm) | 400 |
| Diámetro del tornillo de avance(mm) | 8 |
| Longitud del tornillo de avance(mm) | 300 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 8 |
| Plomo/paso(mm) | 0,04 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
