Motor paso a paso de bucle cerrado Nema 24 Serie P 1,8 grados 3Nm 2 fases 5,0A con codificador 1000CPR
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso de bucle cerrado Nema 24 Serie P 1,8 grados 3Nm 2 fases 5,0A con codificador 1000CPR

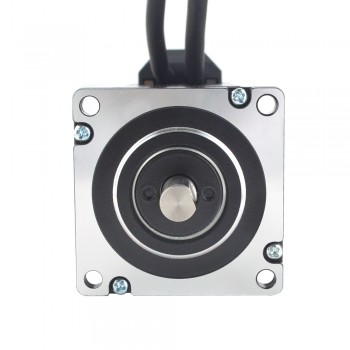

Motor paso a paso NEMA 24 de 2 fases, ángulo de paso de 1,8°, par de retención de 3 Nm, marco NEMA 23, 107 mm de longitud, codificador incremental óptico, 270 mm de cable.
Especificación eléctrica
Número de pieza del fabricante: 24E1K-30
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 3 Nm (424,83 oz.in)
Corriente nominal/fase: 5,0 A
Resistencia de fase: 0,45 ohmios
Inductancia: 1,8 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 60 x 60 mm
Longitud del cuerpo: 107 mm
Diámetro del eje: Φ10 mm
Longitud del eje: 21 mm
Longitud del eje de corte en D: 15 mm
Longitud del cable: 270 mm
Peso: 1,3 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V
Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
| codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 300 |
| Par de retención (oz.in) | 424,92 |
| Inductancia(mH) | 1,8 |
| Longitud del cable(mm) | 270 |
| NEMA Tamaño | Nema 24 |
| Resistencia de fase(ohmios) | 0,45 |
| Corriente nominal (A) | 5 |
| Diámetro del eje(mm) | 10 |
| Longitud del eje(mm) | 21 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Especificación del codificador | |
| Resolución(RCP) | 1000 |
| Canales de señal de salida | 2 canales |
