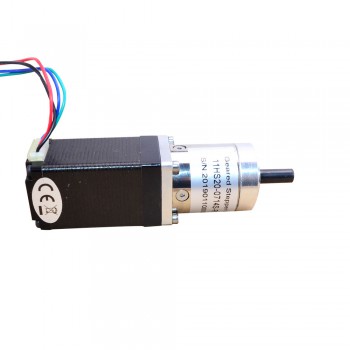

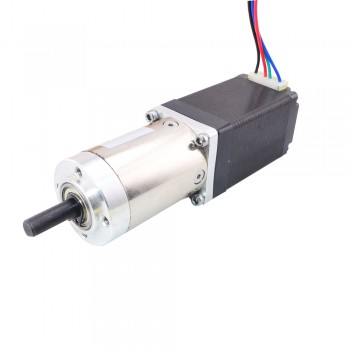

Motorreductor Nema 11 bipolar longitud 51 mm 1,8 grados 0,71 A 14 Ncm con caja de cambios planetaria 99,05:1
Este motor paso a paso Nema 11 con cuerpo de 51 mm y corriente nominal de 0,71 A, integró una Reductor planetario de relación de transmisión de 99,05: 1.
Especificación eléctrica
Número de pieza del fabricante: 11HS20-0714S-PG100
Tipo de motor: paso a paso bipolar
Par de retención: 13 Ncm (18,41 oz.in)
Corriente nominal/fase: 0,71A
Resistencia de fase: 9,0 ohmios
Inductancia: 8,4 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 99,05: 1
Eficiencia: 70%
Contragolpe sin carga: <=3 grado
Par máximo permitido: 3Nm(425oz.in)
Par admisible de momento: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N
Especificación física
Tamaño del marco: 28 x 28 mm
Reductor Longitud: 42,7 mm
Diámetro del eje: Φ6mm
Longitud del eje: 18 mm
Longitud del corte en D: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 330g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Eficiencia | 73% |
| Relación de transmission | 50,9:1 |
| Longitud de la caja de cambios(mm) | 42,7 |
| Tipo de caja de cambios | Planetario de precision |
| Holgura sin carga(Max.°) | 1 |
| Máx. par admisible(Ncm) | 400 |
| Máx. par admisible(oz.in) | 566 |
| Par admisible de momento(Ncm) | 600 |
| Par admisible de momento(oz.in) | 850 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 14 |
| Par de retención sin caja de cambios(oz.in) | 19,8 |
| Inductancia(mH) | 8,4 |
| Longitud del cable(mm) | 500 |
| Longitud del motor(mm) | 51 |
| NEMA Tamaño | Nema 11 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal (A) | 0,71 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Especificación física | |
| Peso(gramos) | 400 |
