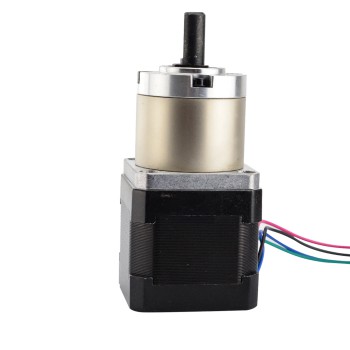

Motor paso a paso con engranaje Nema 17 bipolar longitud 39 mm 1,8 grados 0,094 grados 12 V 0,4 A con caja de cambios planetaria 19:1
- Manuales y documentacion: Hoja de datos completa:
Motor paso a paso con engranaje Nema 17 bipolar longitud 39 mm 1,8 grados 0,094 grados 12 V 0,4 A con caja de cambios planetaria 19:1
Este motor paso a paso Nema 17 con cuerpo de 39 mm y corriente nominal de 0,4 A, integró una Reductor planetario de relación de transmisión de 19,19: 1.
Especificación eléctrica
Número de pieza del fabricante: 17HS15-0404S-PG19
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,094 grados
Par motor sin caja de cambios: 40 Ncm (56,64 oz.in)
Corriente nominal/fase: 0,4A
Resistencia de fase: 30 ohmios
Inductancia: 58mH ± 20%(1KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 19.19: 1
Eficiencia: 80%
Huelgo sin carga: <= 3 grado
Par máximo permitido: 3 Nm (424,83oz.in)
Momento Torque Permisible: 5Nm(708,06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del motor: 39 mm
Reductor Longitud: 35 mm
Diámetro del eje: Φ8mm
Longitud del eje: 20 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 450g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Eficiencia | 81% |
| Relación de transmission | 19,19:1 |
| Longitud de la caja de cambios(mm) | 35 |
| Tipo de caja de cambios | Planetario de precision |
| Holgura sin carga(Max.°) | 1 |
| Máx. par admisible(Ncm) | 300 |
| Máx. par admisible(oz.in) | 424,8 |
| Par admisible de momento(Ncm) | 500 |
| Par admisible de momento(oz.in) | 708,1 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 40 |
| Par de retención sin caja de cambios(oz.in) | 56,6 |
| Inductancia(mH) | 58 |
| Longitud del cable(mm) | 500 |
| Longitud del motor(mm) | 39 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Eje simple |
| Especificación física | |
| Peso(gramos) | 450 |
