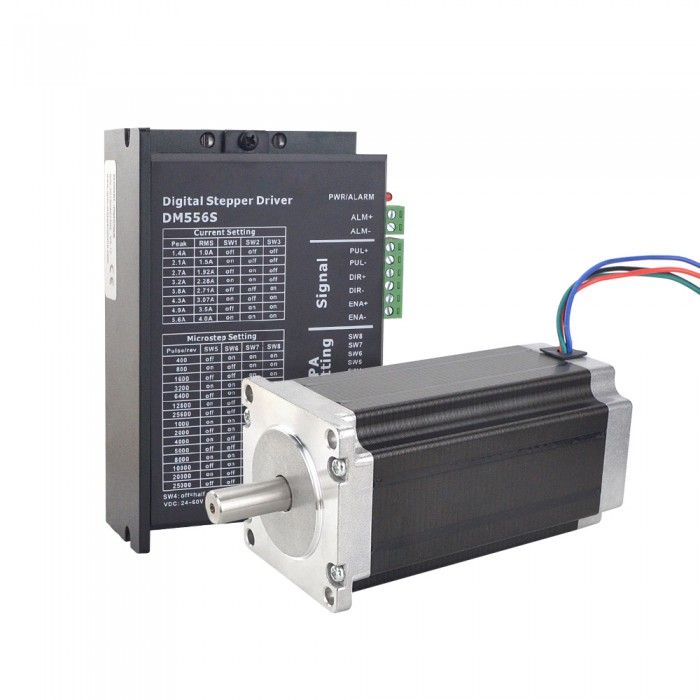

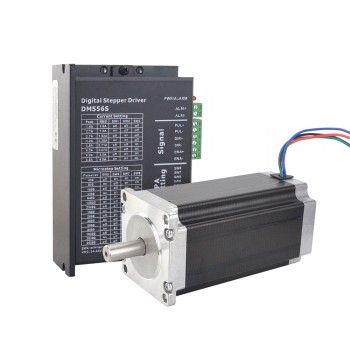

Kit CNC de motor paso a paso de 1 eje 3 Nm Motor paso a paso Bipolar Nema 23 de 1,8 grados y controlador paso a paso digital
-
Manuales y documentacion:
Hoja de datos del motor:
Manual del conductor:
Kit CNC de motor paso a paso de 1 eje 3 Nm Motor paso a paso Bipolar Nema 23 de 1,8 grados y controlador paso a paso digital
Este kit CNC incluye:
1 x Controlador paso a paso digital Corriente RMS Max 4A 24-60VCC

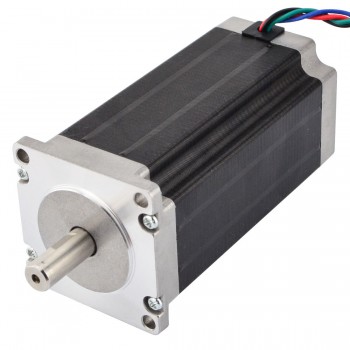

1 x Nema 23 Bipolar 3Nm (425oz.in) 4,2A 57x57x114mm 4 Cables Motor paso a paso CNC;
Especificación
Número de pieza del fabricante: 23HS45-4204S
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,0Nm(425oz.in)
Corriente nominal/fase: 4,2A
Voltaje: 3,78V
Resistencia de fase: 0,9ohms
Inductancia: 3,8mH ± 20%(1KHz)
Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 113mm
Diámetro del eje: Φ10mm
Longitud del eje: 24mm
Longitud de corte en D: 20mm
Número de cables: 4
Longitud del cable: 400mm
Peso: 1,8kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |

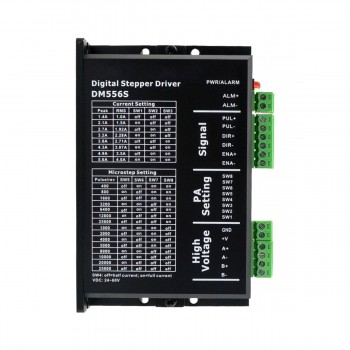

Especificación del controlador
Voltaje de entrada: DC24V~60V
Corriente continua: 7,5A
Frecuencia de pulso máxima: 200K
Velocidad de comunicación predeterminada: 57,6 kbps
Protección contra sobrecorriente: Pico 10A±10%
Protección contra sobrevoltaje: Pico 90VCC
Dimensiones totales (mm): 118x75,5x34
Peso: Aproximadamente 260g
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura de funcionamiento: 0 ~ 70 ℃
Temperatura de almacenamiento: -20 ℃ ~ + 80 ℃
Humedad: 40~90% HR
Método de enfriamiento: enfriamiento natural o enfriamiento por aire forzado;
| Especificación | |
|---|---|
| Bucle abierto/bucle cerrado | Circuito Abierto |
| Especificación del motor | |
| Longitud del cuerpo(mm) | 113 |
| Par de retención (Ncm) | 300 |
| Par de retención (oz.in) | 425 |
| Inductancia(mH) | 3,8 |
| Longitud del cable(mm) | 400 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 4,2 |
| Diámetro del eje(mm) | 10 |
| Longitud del eje(mm) | 24 |
| Especificación del controlador paso a paso | |
| Máx. Entrada de pulso(kHZ) | 200 |
| Micropaso(Pasos/rev.) | 400-25000 |
| Corriente de salida(A) | 1,0-4,0 |
| Voltaje de entrada(V) | 24-60VCC |
| Especificación física | |
| Peso(gramos) | 2200 |
