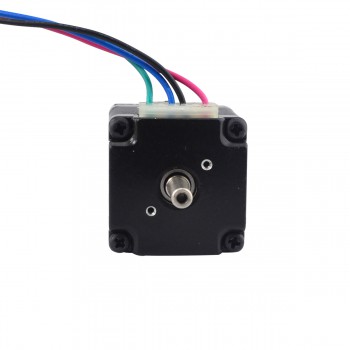

Motor paso a paso bipolar Nema 11 con caja de cambios 100: 1 1,8 grados 7Ncm 0,67A longitud = 31 mm
-
Manuales y documentacion:
Hoja de datos completa:
Motor paso a paso bipolar Nema 11 con caja de cambios 100: 1 1,8 grados 7Ncm 0,67A longitud = 31 mm
Este motor paso a paso Nema 11 con cuerpo de 31 mm y corriente nominal de 0,67 A, integró una Reductor planetario de relación de transmisión de 99,05: 1.
Especificación eléctrica
Número de pieza del fabricante: 11HS12-0674D2-PG100
Tipo de motor: paso a paso bipolar
Par de retención: 7 Ncm (9,91 oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 5,6 ohmios
Inductancia: 4,0mH±20%(1KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 99,05: 1
Eficiencia: 70%
Contragolpe sin carga: <=3 grado
Par máximo permitido: 3Nm(425oz.in)
Momento Torque Permisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N
Especificación física
Tamaño del marco: 28 x 28 mm
Reductor Longitud: 42,7 mm
Diámetro del eje delantero: Φ6 mm
Longitud del eje delantero: 18 mm
Longitud del corte en D frontal: 12 mm
Diámetro del eje trasero: Φ4 mm
Longitud del eje trasero: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 200g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 4 |
| Resistencia de fase(ohmios) | 5,6 |
| Corriente nominal (A) | 0,67 |
| Especificación de caja de cambios | |
| Eficiencia | 73% |
| Relación de transmission | 99,51:1 |
| Longitud de la caja de cambios(mm) | 42,7 |
| Tipo de caja de cambios | Planetario de precision |
| Holgura sin carga(Max.°) | 1 |
| Máx. par admisible(Ncm) | 400 |
| Máx. par admisible(oz.in) | 566,4 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 9,9 |
| Longitud del motor(mm) | 31,5 |
| NEMA Tamaño | Nema 11 |
| Especificación física | |
| Longitud del cable(mm) | 500 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 200 |
