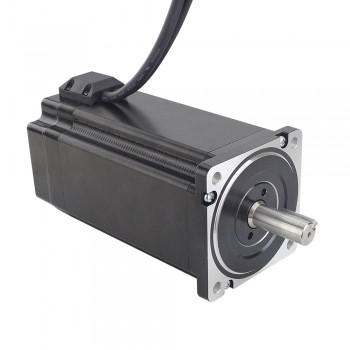

Motor paso a paso de bucle cerrado Nema 34 serie P 1,8 grados 12Nm 6,0A 2 fases con codificador 1000CPR
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Motor paso a paso de bucle cerrado Nema 34 serie P 1,8 grados 12Nm 6,0A 2 fases con codificador 1000CPR
Motor de 2 fases, ángulo de paso 1,8°, par de retención 12 Nm, marco NEMA 34, 187,6 mm de longitud, codificador incremental óptico, 270 mm de cable.
Especificación eléctrica
Número de pieza del fabricante: 34E1K-120
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 12 Nm (1699,34oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,72 ohmios
Inductancia: 7,3 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 187,6 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37mm
Longitud del chavetero: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 270 mm
Peso: 5,0 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V
Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
| codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 1200 |
| Par de retención (oz.in) | 1700 |
| Inductancia(mH) | 7,3 |
| Longitud del cable(mm) | 270 |
| NEMA Tamaño | Nema 34 |
| Resistencia de fase(ohmios) | 0,72 |
| Corriente nominal (A) | 6,0 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Especificación del codificador | |
| Resolución(RCP) | 1000 |
| Canales de señal de salida | 2 canales |
